ZubehörTemperatursensoren

Einschraubflansche eignen sich zur drucklosen Anbringung von Temperatursensoren ab Ø 1,5 mm bis Ø 6 mm. Die Temperatursensoren werden mit der passenden Klemmverschraubung in den Anschraubflansch eingeschraubt. Durch die drei vorhandenen Bohrungen kann der Flansch mit der Anlage verschraubt werden. Das Gewinde des Anschraubflansches bzw. der Klemmverschraubung kann nach Kundenwunsch angepasst werden.

• Anschraubflansch mit Klemmverschraubung
• zur drucklosen Anbringung von Temperatursensoren ab Ø 1,5 mm bis Ø 6 mm
• Gewinde nach Kundenwunsch anpassbar

Zur Befestigung unserer Temperatursensoren steht eine große Auswahl von Befestigungslaschen zur Verfügung. Je nach Bedarf werden die Befestigungslaschen an das Fühlerrohr aufgelötet, gelasert oder verschweißt. Bedarf es einer Sonderlasche, ist unsere eigene mechanische Fertigung in der Lage, diese herzustellen.

• zur Befestigung unserer Temperatursensoren
• werden an das Fühlerrohr aufgelötet, gelasert oder verschweißt
• Sonderlaschen auf Anfrage

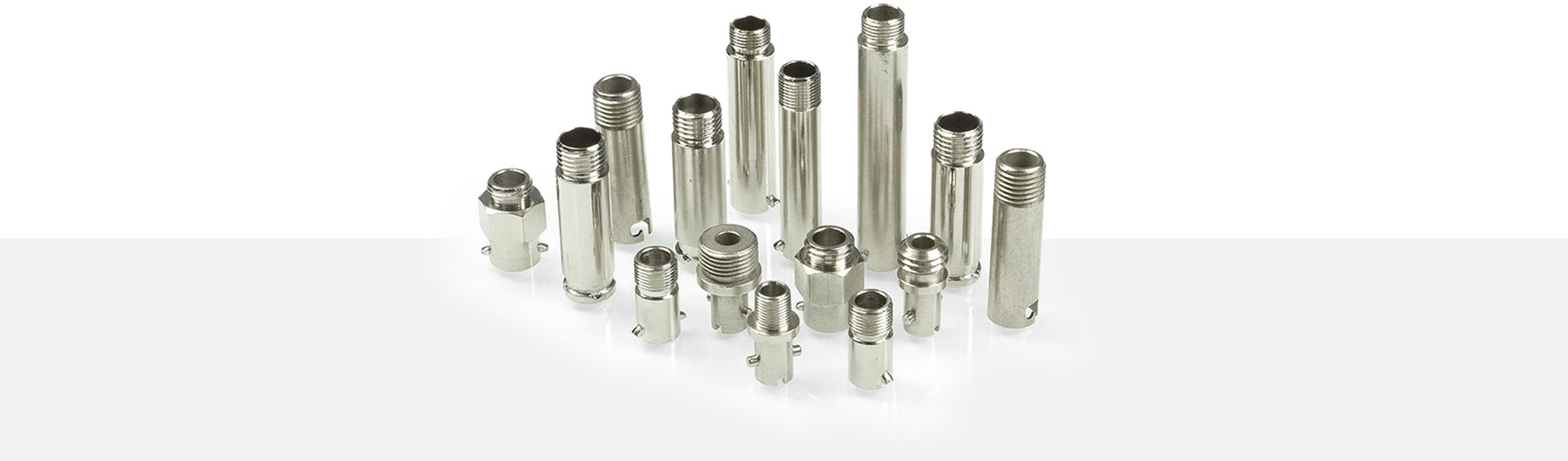

Für Bajonettfühler führen wir ein umfangreiches Programm an Einschraubnippeln. Die Übersicht ist nach Gewinde sortiert. Sondertypen mit abweichenden Abmessungen und Gewinden fertigen wir kurzfristig selbst.

• Gesamtliste nach Gewinde sortiert
• Lagertypen grau markiert, Zwischenverkauf vorbehalten
• Sondertypen mit anderen Abmessungen und Gewinden aus eigener Fertigung

Durch eine vorhandene Einschraubschutzhülse im Rohrsystem kann man ein Thermoelement montieren bzw. demontieren, ohne dass eine Systementleerung erforderlich ist.

• lieferbar bis 100 mm Eintauchtiefe inklusive 10 mm Gewinde
• verschiedene Gewinde am Prozesseingang möglich
• Fühlerverschraubung G 1/4"
• aus verschiedenen Werkstoffen aus dem Vollen gedreht

Klemmverschraubungen werden eingesetzt, um eine sichere und dichte Verbindung am Prozesseingang herzustellen. Für jede Anwendung gibt es eine optimale Lösung in Bezug auf ausreichende Druckbeständigkeit, kleine Einbaumaße, Material, Gewindeausführung und verschiedene Ausführungen von Schneidringen.

Die einfache Handhabung bei der variablen Einstellung der Einbautiefe sowie der Montage und Demontage sind weitere Vorteile der Klemmverschraubung.

Unsere Rundsteckverbinder mit Schraub- oder Bajonettverschluss haben eine innenliegende Zugentlastung. Die Ausgleichs-Thermoleitung wird an die Lötkelche angelötet. Die Rundsteckverbinder besitzen die Schutzart IP45. Auch rechtwinklige Ausführungen sind möglich.

Bei der Montage von Thermoelement-Steckverbindungen zwischen Thermoelement und Ausgleichs-Thermoleitung ist diese thermospannungsfrei, da alle Kontakte aus Thermomaterial bestehen. Sie sind verpolungssicher, da die Kontakte verschiedene Durchmesser haben. Die Standardausführung ist in einem Temperaturbereich bis 200 °C einsetzbar.

Bei Anschlussleitungen für Thermoelemente unterscheidet man zwischen Ausgleichsleitung, Thermoleitung und Thermoelementleitung.

Anschlussleitungen aus Ersatzwerkstoffen bezeichnet man als Ausgleichsleitungen (AGL). Die thermoelektrischen Eigenschaften sind in einem Temperaturbereich bis 200 °C mit dem dazugehörigen Thermopaar identisch. Thermoleitungen (THL) liefern im eingesetzten Temperaturbereich die gleiche Thermospannung und haben die gleiche nominale chemische Zusammensetzung wie das Thermoelement. Thermoelementleitungen (THEL) bestehen aus dem gleichen Elementwerkstoff wie das Thermopaar selbst.
