Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Die verjüngte Fühlerspitze ermöglicht eine schnelle Ansprechzeit des Thermoelements.
Die Auswahl erfolgt über Spitzengeometrie, Bajonettkappe, Federlänge und Einschraubnippel. TEF 16 deckt viele Standardanwendungen ab; schmale, plane oder besonders kurze Messstellen werden über Bauformen wie TEF 5R, TEF 11, TEF 76, TEF 90 oder TEF 95 gelöst.
Standard Thermo- und Ausgleichsleitungen für TEF 4 werden für Ø 6 mm und Ø 8 mm Fühlerspitzen geführt. Auf Wunsch sind weitere Leitungsaufbauten möglich.
| Ausführung | Fühlerspitze | Leitung | Hinweis |
|---|---|---|---|

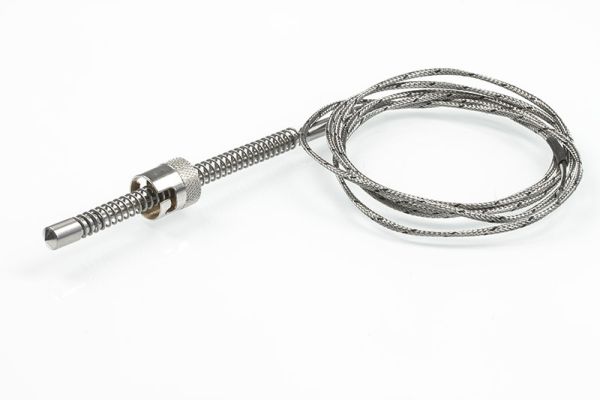

| TEF 4 / Ø 6 | Ø 6 × 12 mm | Glasseidenisolierte Thermodrähte | Mit Schutzgeflecht aus verzinkten Stahldrähten |
| TEF 4 / Ø 8 | Ø 8 × 12 mm | Glasseidenisolierte Thermodrähte | Sonderleitungen nach Anwendung möglich |
110°Ø 6 × 12 mm oder Ø 8 × 12 mm.BalligFür angepassten Kontakt in der Fühlerbohrung.PlanPlane Fühlerspitzen nach Anwendung.Schutzhülsen für TEF 4 sind in Edelstahl 1.4301 oder Messing MS58 möglich.
SchutzhülsenEdelstahl 1.4301 oder Messing MS58.
EinschraubnippelPassend zur Bajonettkappe und Einbausituation.Einschraubnippel ermöglichen die mechanische Aufnahme des Bajonettfühlers im Werkzeug. Auswahl nach Gewinde, Länge und Einbausituation.
Miniatur-Rundsteckverbinder2-, 3- und 4-polig.
Thermoelement-SteckerTyp J/K, Standard und Miniatur.
Lemo / MiniaturKompakte Steckverbindungen.Standard Thermo- und Ausgleichsleitungen für TEF 5. Auf Wunsch sind weitere Leitungsaufbauten möglich.
BalligØ 5 × 22,5 mm.
Plan / 110°Sonderausführungen nach Anwendung.Nippelreihen N5/N6 für verschiedene Gewinde und Einbausituationen.
Miniatur-Rundsteckverbinder2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.Lemo / MiniaturKompakte Steckverbindungen.Standard Thermo- und Ausgleichsleitungen für TEF 5R. Auf Wunsch sind weitere Leitungen möglich.
Einschraubnippel passend zur verstärkten Bajonettkappe und Einbausituation.
Miniatur-Rundsteckverbinder2-, 3- und 4-polig.
Thermoelement-SteckerTyp J/K, Standard und Miniatur.Lemo / MiniaturKompakte Steckverbindungen.Standard Thermo- und Ausgleichsleitungen für TEF 6. Auf Wunsch sind weitere Leitungen möglich.
Nippelreihen N5/N6 entsprechend TEF 5.
Miniatur-Rundsteckverbinder2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.Lemo / MiniaturKompakte Steckverbindungen.Standard Thermo- und Ausgleichsleitungen für TEF 11. Auf Wunsch sind weitere Leitungen möglich.
N11 mit M14×1,5 in 25, 50 und 100 mm Länge.
Miniatur-Rundsteckverbinder2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.Lemo / MiniaturKompakte Steckverbindungen.Standard Thermo- und Ausgleichsleitungen für TEF 16 werden für Ø 6 mm und Ø 8 mm geführt. Auf Wunsch sind weitere möglich.
110°Ø 6 oder Ø 8 mm.
VariantenBallig, plan, Typ B und Typ FF.Schutzhülsen aus Edelstahl 1.4301 oder Messing MS58; Außendurchmesser 10/12 mm.
Gewindeauswahl u. a. G 1/4", G 3/8", G 1/2", M18×1,5 und M20×1,5.
Miniatur-Rundsteckverbinder2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.Lemo / MiniaturKompakte Steckverbindungen.Standard Thermo- und Ausgleichsleitungen für TEF 20. Sonderleitungen nach Anwendung möglich.
Miniatur-Rundsteckverbinder2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.Standard Thermo- und Ausgleichsleitungen für TEF 59. Auf Wunsch sind weitere Leitungen möglich.
Nippel N4 und N32 passend zur Bajonettkappe.
Miniatur-Rundsteckverbinder2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.Standard Thermo- und Ausgleichsleitungen für TEF 65. Auf Wunsch sind weitere Leitungen möglich.
N32 mit M12×1, M14×1,5 und G 1/4".
Miniatur-Rundsteckverbinder2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.Standard Thermo- und Ausgleichsleitungen für TEF 76. Auf Wunsch sind weitere Leitungen möglich.
Nippel N20/21 und N30 mit M12×1.
Miniatur-Rundsteckverbinder2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.Standard Thermo- und Ausgleichsleitungen für TEF 90. Auf Wunsch sind weitere Leitungen möglich.
Nippel N20/21, N30 und N32 nach Einbausituation.
Miniatur-Rundsteckverbinder2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.Standard Thermo- und Ausgleichsleitungen für TEF 95. Auf Wunsch sind weitere Leitungen möglich.
Nippel N20/21 und N30 mit M12×1.
Miniatur-Rundsteckverbinder2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.
Thermoelemente Bajonettfühler für:
Lagerprogramm und technische Informationen
Die Wahl des Messprinzips beeinflusst Regelgenauigkeit, Reaktionszeit und Prozesssicherheit stärker als viele erwarten.
Ein Einsteckthermoelement mit Bajonettverschluss — die konische Fühlerspitze wird durch ein Federelement mit definiertem Druck an die Messstelle gepresst. Die Einbautiefe ist über das Federgewinde einstellbar.
Der TEF 16 ist der meistverwendete Fühler. Spitze 6 oder 8 mm mit 110°-Geometrie, Bajonettkappe ID 12,3 mm. Verfügbar mit diversen Schutzhülsen und Einschraubnippeln.
110° (Standard), ballig (kugelförmig), plan (flach), Typ B und Typ FF. Die Geometrie beeinflusst Kontaktfläche und Ansprechzeit.
Edelstahl 1.4301 oder Messing MS58 mit Gewinden G 1/4", G 3/8", G 1/2", M18×1,5 oder M20×1,5.
