Wofür werden Anlegefühler eingesetzt?

Zur Temperaturmessung an runden und planen Oberflächen — direkt am Werkzeug, Zylinder oder Düse. Die Befestigung erfolgt über Schrauben (TEF 9, 13, 75) oder Schlauchschellen (TEF SP).

Welche Thermoelementtypen sind verfügbar?

Typ L (Fe-CuNi, -100 bis +600 °C), Typ J (Fe-CuNi, -50 bis +650 °C) und Typ K (NiCr-Ni, -50 bis +400 °C). Einzel- und Doppelthermoelemente, potentialfrei oder potentialbehaftet.

Was ist der Unterschied zwischen TEF 9 und TEF SP?

TEF 9 wird mit M4-Schraube befestigt und hat einen festen Sensor (8 × 25 mm). TEF SP nutzt eine DIN-3017-Schlauchschelle und ist für verschiedene Rohrdurchmesser (12–170 mm) geeignet.

Sind Sonderausführungen möglich?

Ja. Alle Abmessungen, Kabeltypen und Anschlüsse sind nach Kundenanforderung realisierbar — vom Einzelstück bis zur Großserie.

Anlegefühler – Thermoelemente

Anwendung

Einsatzbereiche

Die Auswahl richtet sich nach der Befestigung am Bauteil: TEF 9, TEF 13 und TEF 75 werden verschraubt, TEF 10 arbeitet als Kabelschuh-Fühler, TEF SP wird über eine Schlauchschelle auf dem Zylinder fixiert. Abmessungen, Leitung, Knickschutz und Anschlussstecker werden passend zur Messstelle ausgelegt.

Optionen

verschiedene Abmessungen nach Kundenanforderung
Thermoelementtypen: Fe-CuNi Typ L, Fe-CuNi Typ J, NiCr-Ni Typ K
Einzel- oder Doppelthermoelemente
potentialfrei oder potentialbehaftet
Knickschutzfeder oder Glasseidenschlauch
diverse Stecker und Anschlussleitungen

Sensor: 8 × 25 mm
Befestigung: Bohrung 4,5 mm für M4-Schraube
Knickschutzfeder: Ø 8 × 200 mm
Zur Temperatur-Messung an runden und planen Oberflächen
Einzel- oder Doppelthermoelemente
Potentialfrei oder potentialbehaftet
Thermoelementtypen: L, J, K

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 9. Auf Wunsch sind auch andere möglich.

Standardleitungen

Typ	Querschnitt	Temperaturbereich	Hinweis
L	2×0,22 bis 2×1,00 mm²	-100 °C bis +600 °C	Fe-CuNi nach DIN 43710
J	2×0,22 bis 2×1,00 mm²	-50 °C bis +650 °C	Fe-CuNi nach IEC
K	2×0,22 bis 2×1,00 mm²	-50 °C bis +400 °C	NiCr-Ni für robuste Anwendungen

Miniatur-Rundsteckverbinder2-, 3- und 4-polig mit Schraubverschluss.

Thermoelement-SteckerTyp J/K, Standard und Miniatur.

Lemo / MiniaturKompakte Steckverbindungen für engen Bauraum.

Thermoelement im Schaft des Edelstahl-Rohrkabelschuhs eingelötet
Kabelschuh: V2A, säure- und rostbeständig, Ringform
Befestigung mit M4-Schraube
Konische Zugentlastung am Übergang zur Ausgleichsleitung
Knickschutz wahlweise Feder, Teflon-Schrumpfschlauch oder Supratherm
Optional Nickel-Rohrkabelschuhe für höhere Temperaturen

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 10. Auf Wunsch sind auch andere möglich.

Typ	Querschnitt	Temperaturbereich	Ausführung
L	2×0,22 bis 2×0,75 mm²	bis +400 °C	Standardleitung für Kabelschuh-Thermoelemente
J	2×0,22 bis 2×0,75 mm²	bis +400 °C	Thermo- oder Ausgleichsleitung nach Anwendung
K	2×0,22 bis 2×0,75 mm²	bis +400 °C	Robuste Leitung für Maschinenumfeld

Miniatur-Rundsteckverbinder2-, 3- und 4-polig.

Thermoelement-SteckerTyp J/K, Standard und Miniatur.

Lemo / MiniaturKompakte Steckverbindungen.

Sensorring: 14/7 × 3/10 mm
Halteschaft: Ø 7 mm
Thermoelement: Ø 3,5 × 30 mm, eingesteckt und verschweißt
Messfläche plan geschliffen
Befestigung über zentrale M4-Schraube
Übergang 7 mm konisch zugentlastet
Standard-Knickschutz: 60 mm Glasseidenschlauch, bis 400 °C

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 13. Auf Wunsch sind auch andere möglich.

Typ	Querschnitt	Temperaturbereich	Hinweis
L	2×0,22 bis 2×1,00 mm²	bis +400 °C	Für runde und plane Oberflächen
J	2×0,22 bis 2×1,00 mm²	bis +400 °C	Standard Thermoleitung
K	2×0,22 bis 2×1,00 mm²	bis +400 °C	Robuste Standardausführung

Miniatur-Rundsteckverbinder2-, 3- und 4-polig.

Thermoelement-SteckerTyp J/K, Standard und Miniatur.

Lemo / MiniaturKompakte Steckverbindungen.

Messingring: 12/5 × 6 mm
Planes Sackloch: Ø 4,5 × 2,5 mm tief
Thermoelement: Ø 4,5 × 15 mm, eingelötet
Übergang vom Rohr zur Ausgleichsleitung konisch zugentlastet
Knickschutz: 60 mm Spezial-Glasseidenschlauch, bis 400 °C
Befestigung z. B. mit M4 × 15 mm Schraube
Thermoelementtypen: L, J, K

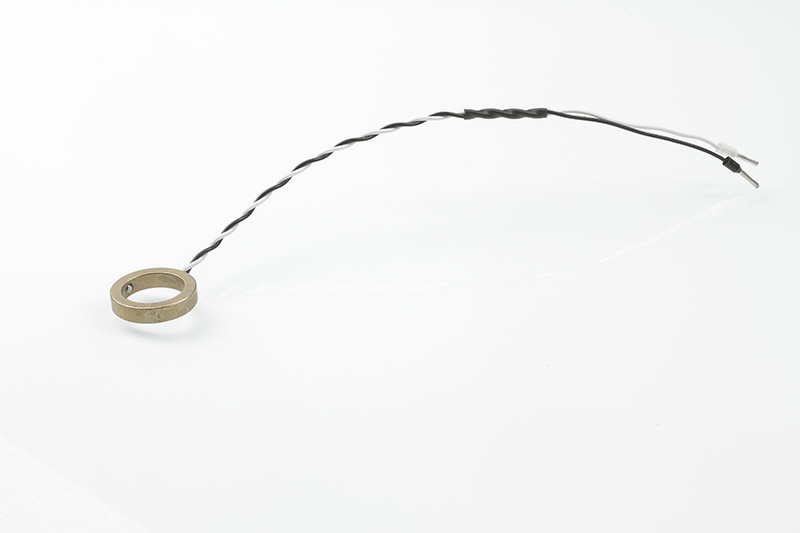

Temperatursensor TEF 75 Ausführungsbeispiel

TEF 75 Anlegefühler — TEF 75 mit Messingring und Glasseidenschlauch

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 75. Auf Wunsch sind auch andere möglich.

Miniatur-Rundsteckverbinder2-, 3- und 4-polig.

Thermoelement-SteckerTyp J/K, Standard und Miniatur.

Lemo / MiniaturKompakte Steckverbindungen.

Schlauchschelle nach DIN 3017
Sensor wird auf den Zylinder wie eine Schlauchschelle aufgeschraubt
Band und Gehäuse: Werkstoff 1.4016, optional komplett Edelstahl 1.4301
Schraube: Stahl verzinkt mit Kreuzschlitz
Thermoelement 90° von der Schraube punktgeschweißt und verlötet
Kabelabgang axial oder radial möglich
Knickschutzfeder: Ø 8 × 65 mm

Standardmäßig in Bandbreite 9 mm bis 90-110 mm und in Bandbreite 12 mm ab 100-120 mm.

Spannbereich	Bandbreite	Spannbereich	Bandbreite
12 - 22 mm	9 mm	80 - 100 mm	9 mm
16 - 25 mm	9 mm	90 - 110 mm	9 mm
20 - 32 mm	9 mm	100 - 120 mm	12 mm
25 - 40 mm	9 mm	110 - 130 mm	12 mm
32 - 50 mm	9 mm	120 - 140 mm	12 mm
40 - 60 mm	9 mm	130 - 150 mm	12 mm
50 - 70 mm	9 mm	140 - 160 mm	12 mm
60 - 80 mm	9 mm	150 - 170 mm	12 mm
70 - 90 mm	9 mm

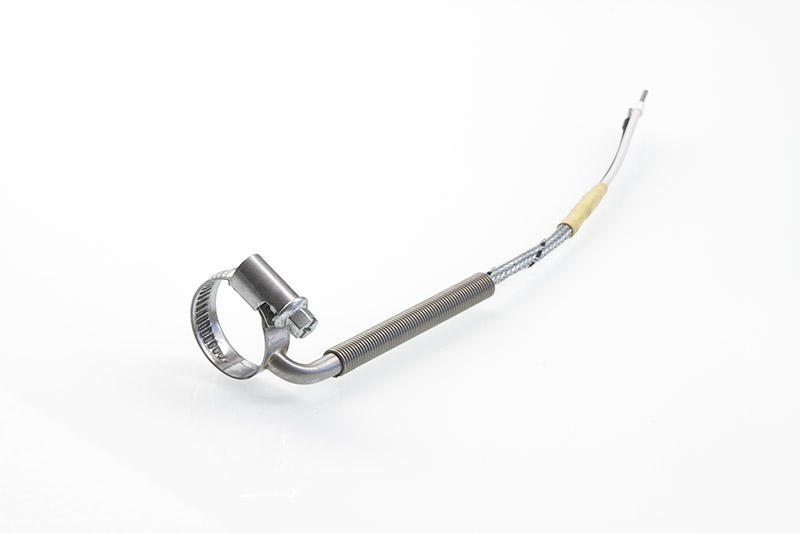

Temperatursensor TEF SP Kabelabgang axial — Temperatursensor TEF SP - Kabelabgang axial

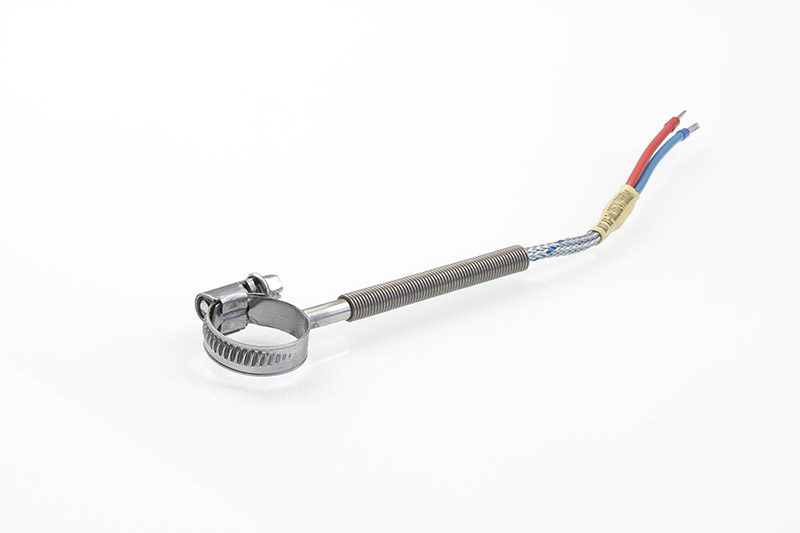

Temperatursensor TEF SP Kabelabgang radial — Temperatursensor TEF SP - Kabelabgang radial

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF SP. Auf Wunsch sind auch andere möglich.

Miniatur-Rundsteckverbinder2-, 3- und 4-polig.

Thermoelement-SteckerTyp J/K, Standard und Miniatur.

Lemo / MiniaturKompakte Steckverbindungen.

Ausführungsbeispiele TEF 9

Standard

Sensor 8 × 25 mm

Befestigung über Bohrung 4,5 mm für M4-Schraube, mit Knickschutzfeder 8 × 200 mm.

Leitung

Ausgleichsleitung nach Anwendung

Einzel- oder Doppelthermoelemente, potentialfrei oder potentialbehaftet, mit zugentlastetem Übergang.

Anschluss

Stecker und Sonderanschlüsse

Thermoelementtypen L, J und K mit passenden Steckverbindungen und Sonderausführungen nach Vorgabe.

Kurzinfo

Typ Anlegefühler TEF 9 · 10 · 13 · 75 · SP

Max. Temperatur 400 °C am Fühler

Typen J · K · L Fe-CuNi / NiCr-Ni

Bauform Ring / Schelle rund und plan

Fertigung Eigenfertigung Einzelstück bis Serie

Einsatzgebiete

Branchen & Anwendungen

Thermoelemente Anlegefühler für:

Spritzgießwerkzeuge Extrusionsmaschinen Formenbau Werkzeugbau Heißkanaltechnik
