Einsteckthermoelemente finden in fast allen möglichen Einsatzgebieten der Temperaturmessung ihre Anwendung. Sie werden in gerader als auch rechtwinkliger Ausführung hergestellt. Zur Befestigung stehen Klemmverschraubungen, Schrauben, Laschen und Anschlagringe zur Verfügung.
Die Auswahl richtet sich nach Einbauraum, Befestigung und Fühlerspitze: TEF 1 ist der Standard-Einsteckfühler mit Klemmverschraubung, TEF 2, TEF 14 und TEF 15 nutzen Lasche, Haltewinkel oder Raststift, TEF 55, TEF 61, TEF 68 und TEF 70 decken spezielle Einbaulagen, Heißkanaltechnik und kurze Messstellen ab.

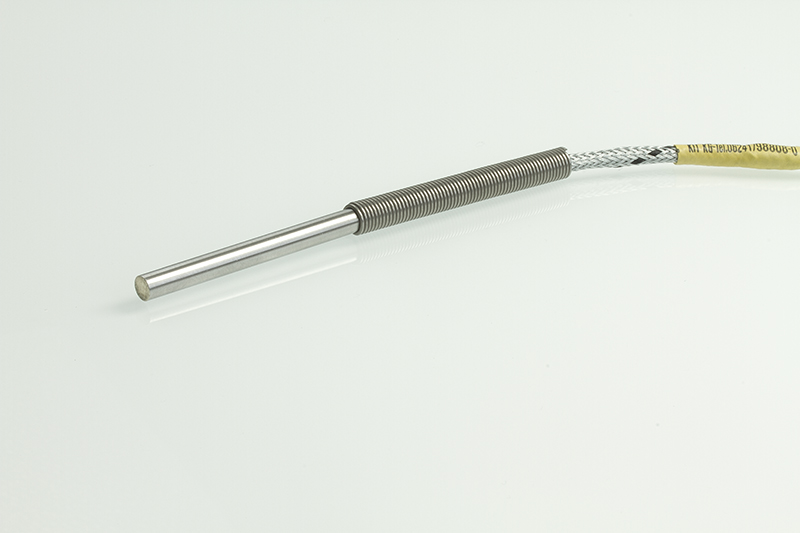

60 mm geradeStandard-Ausführung mit geradem Schutzrohr.

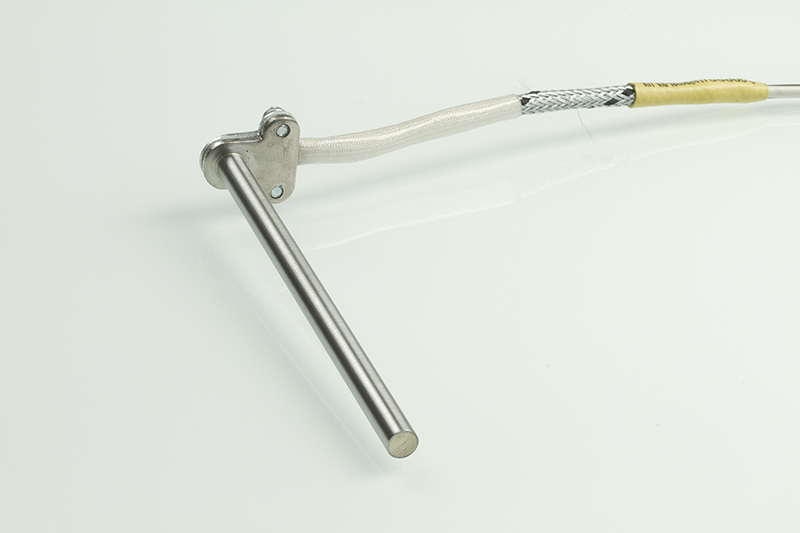

100 mmVerlängerte Eintauchtiefe für tiefere Messstellen.

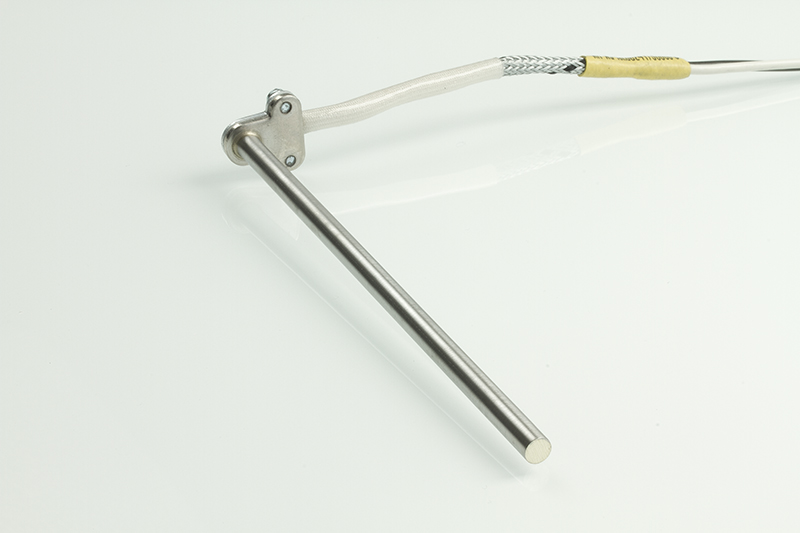

150 mmLange Bauform für größere Einbautiefen.

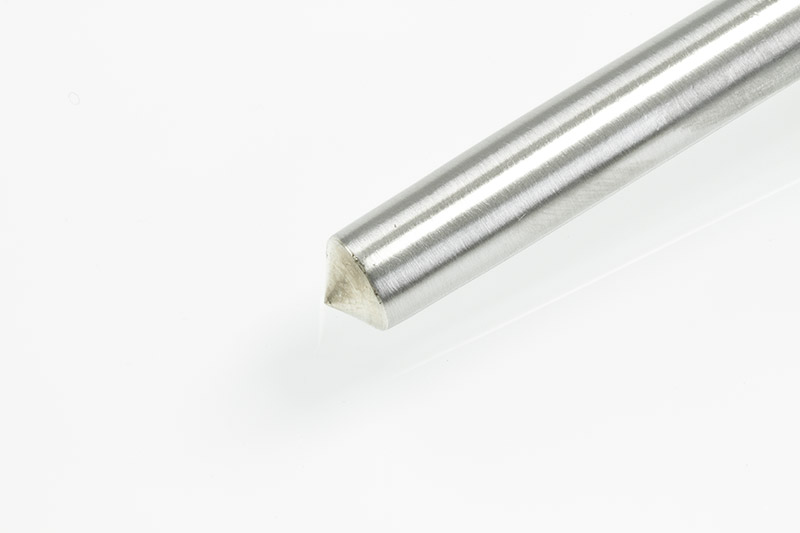

110°Für definierte Anlage am Messpunkt.

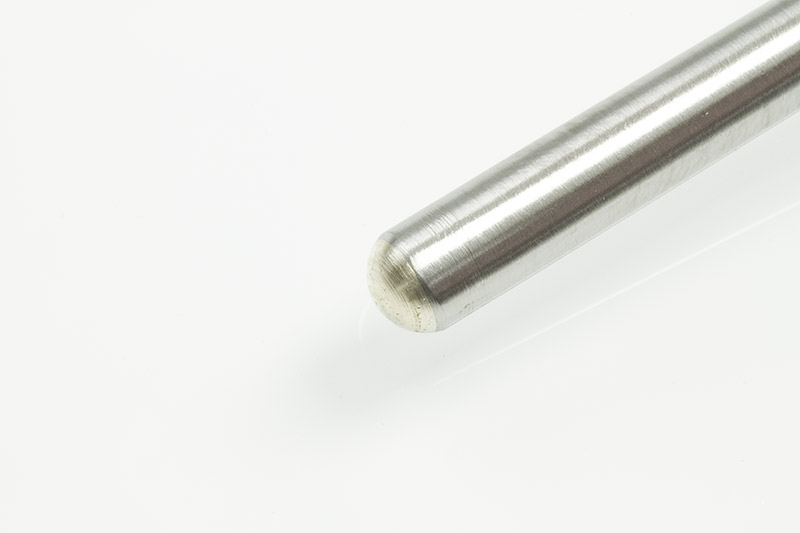

BalligRobuste Spitze für universelle Einbausituationen.Klemmverschraubungen fixieren den Fühler variabel auf dem Schutzrohr und werden passend zu Gewinde, Werkstoff und Einbauposition gewählt.
M10×1 vernickeltStandard-Klemmung für TEF 1.
M10×1 EdelstahlFür anspruchsvollere Umgebungen.
G 1/8"Alternative Gewindeausführung.
Typ JStandard- und Miniaturstecker möglich.
Typ KPassend zur gewählten Leitung.
Lemo / MiniaturKompakte Steckverbindungen.TEF 2 wird über die Befestigungslasche positioniert. Die Spitze ist je nach Messstelle in 110° oder balliger Ausführung möglich.
LascheMechanische Fixierung am Bauteil.
3,5 × 30 mmKompakte Spitze mit Zugentlastungsrohr.PVC, PFA, Glasseide oder Glasseide mit Drahtgeflecht werden entsprechend Temperatur, Bewegung und mechanischer Beanspruchung ausgewählt.
Miniatur-Rund2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.
SondersteckerNach Anschlussvorgabe.Der Haltewinkel mit M4-Schraube fixiert den Fühler an engen Messstellen. Die abgestufte Spitze erleichtert die Positionierung im Werkzeug.
Leitung, Knickschutz und Stecker werden passend zur Einbausituation und zur bewegten oder festen Verlegung ausgewählt.
Typ JStandard- und Miniaturstecker.Typ KPassend zur Leitung.Lemo / MiniaturKompakte Steckverbindungen.TEF 15 ist rechtwinklig aufgebaut. Die Spannnase wird durch Federkraft in der Bohrung gehalten und eignet sich für wiederholgenaue Montage.
Standardmäßig werden hitzebeständige Leitungen mit Feder oder Spezial-Glasseidenschlauch verwendet; weitere Leitungen sind möglich.
Miniatur-Rund2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.SondersteckerNach Anschlussvorgabe.Der Glasseidenschlauch schützt den Übergang zur Leitung und ist für hohe Temperaturen im Werkzeugbereich ausgelegt.
Leitungen aus PVC, PFA, Glasseide oder Glasseide mit Drahtgeflecht werden nach Temperatur und mechanischer Belastung ausgewählt.
Winkelstecker Typ J4-polig als Zubehör.Typ KAlternativ nach Auslegung.SondersteckerNach Anschlussvorgabe.TEF 61 wird mit geradem Kabelabgang hergestellt. Der Übergang der Ausgleichsleitung zum Schutzrohr ist zugentlastet.
Je nach Einsatzgebiet kommen PVC, PFA, Glasseide oder Glasseide mit Drahtgeflecht zum Einsatz.
Miniatur-Rund2-, 3- und 4-polig.Thermoelement-SteckerTyp J/K, Standard und Miniatur.SondersteckerNach Anschlussvorgabe.TEF 68 ist für kurze Messstellen und Heißkanaltechnik vorgesehen. Neben der balligen Spitze sind plane, rechtwinklige und Oberflächen-Ausführungen möglich.
Die Leitung wird nach Temperatur, Biegeradius und mechanischer Beanspruchung im Werkzeug ausgelegt.
Miniatur-RundKompakte Steckverbindungen.Thermoelement-SteckerTyp J/K, Standard und Miniatur.SondersteckerNach Anschlussvorgabe.Der Übergang vom Schutzrohr zur Ausgleichsleitung wird konisch zugentlastet. Schutzrohr-Materialien, Längen und Durchmesser sind variabel.
TEF 70 kann mit einem breiten Spektrum an Anschlussleitungen für Typ L, J und K ausgeführt werden.
Typ JStandard- und Miniaturstecker.Typ KPassend zur Leitung.Lemo / MiniaturKompakte Steckverbindungen.
Thermoelemente Einsteckfühler für:
Lagerprogramm und technische Informationen
Die Wahl des Messprinzips beeinflusst Regelgenauigkeit, Reaktionszeit und Prozesssicherheit stärker als viele erwarten.
Wenn kein Gewinde im Werkstück vorhanden ist oder die Platzverhältnisse zu eng für einen Einschraubfühler sind. Einsteckfühler werden in Bohrungen eingeführt und mit Klemmverschraubungen oder Haltewinkeln gesichert.
Der TEF 68 — mit 4 × 12 mm Spitze und 200 mm Feder. Auch als Planfühler, 90°-Variante oder Oberflächenfühler mit M3/M4-Befestigung lieferbar.
Edelstahl 1.4301 und 1.4541 in verschiedenen Durchmessern und Längen. Sondermaterialien auf Anfrage.
Ja, alle Abmessungen und Konfigurationen nach Kundenanforderung — vom Einzelstück bis zur Großserie.
