Einschraubfühler16 Varianten

Einsatzbereiche

Einschraubthermoelemente eignen sich sehr gut zur Messung in Werkstücken, die Bewegungen und/oder starken Vibrationen ausgesetzt sind. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Der Zugentlastungsschutz ist frei wählbar. Standardmäßig werden Federn bzw. Glasseidenschlauch mit hitzebeständiger Lackierung bis 400 °C verwendet. Je nach Einsatzgebiet kommen Kabelausführungen in PVC-PFA, Glasseide und Glasseide mit Drahtgeflecht zur Anwendung.

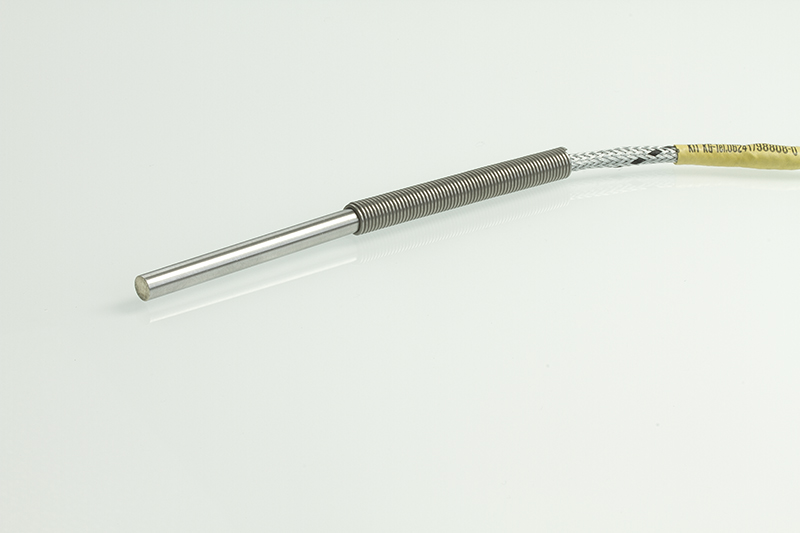

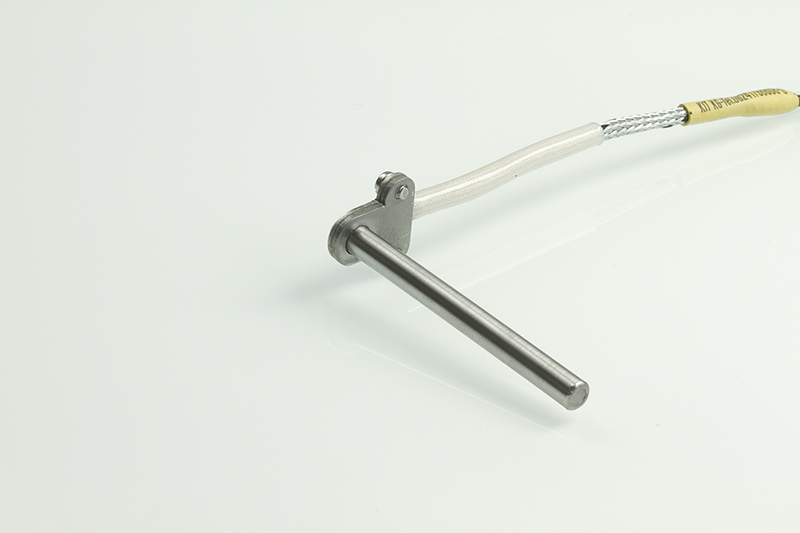

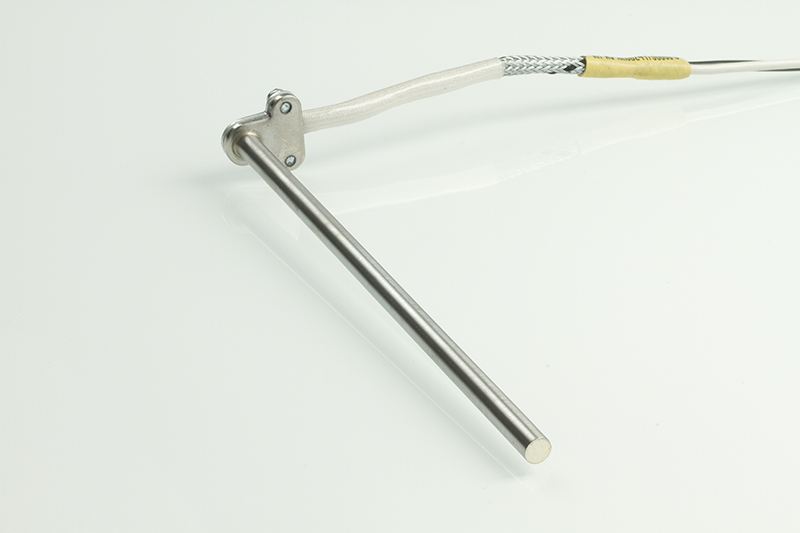

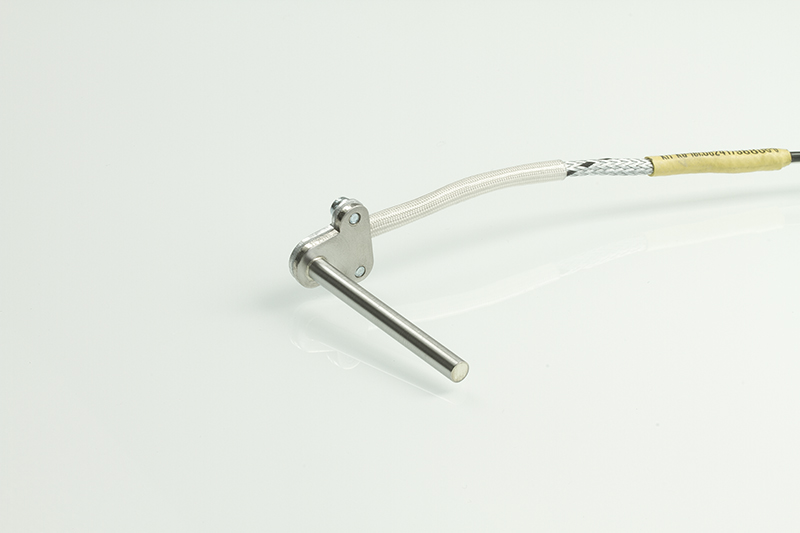

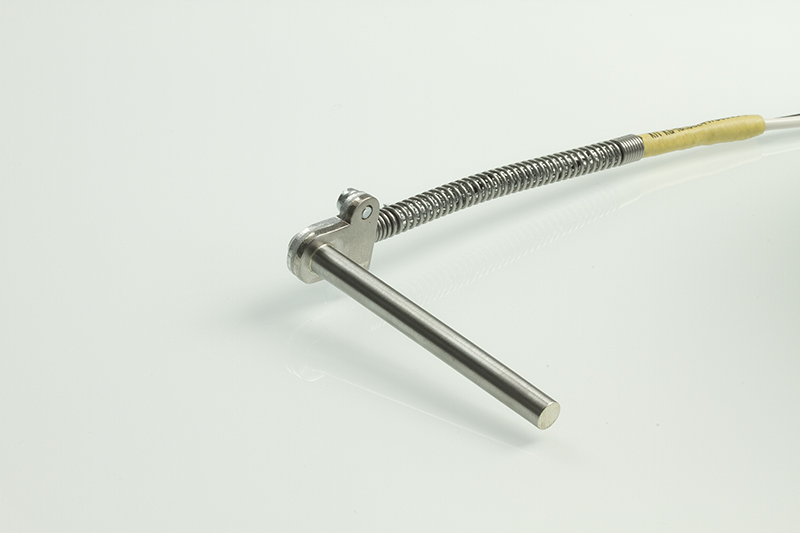

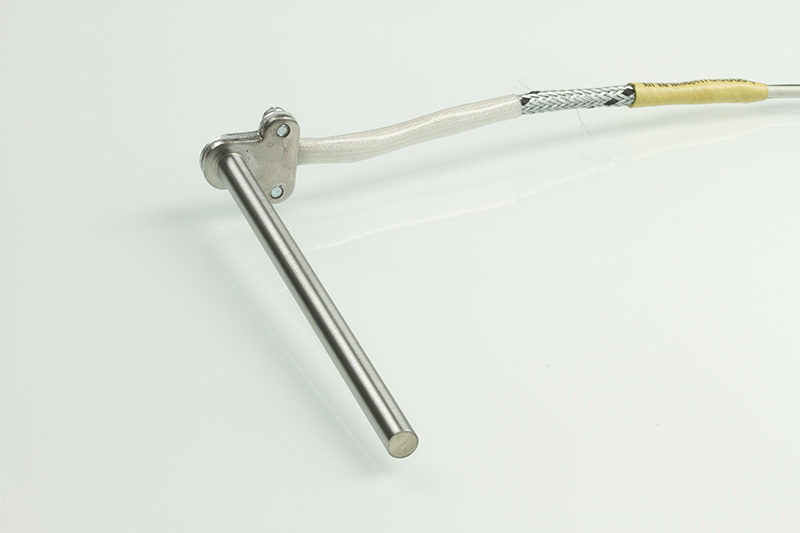

TEF 1

Ø 6 mm, Längen 60/100/150 mm, Klemmverschraubung M10×1

+

• Schutzrohr: Ø 6 mm, Edelstahl 1.4301 oder 1.4541
• Längen: 60, 100 oder 150 mm
• Klemmverschraubung: M10×1 oder G 1/8"

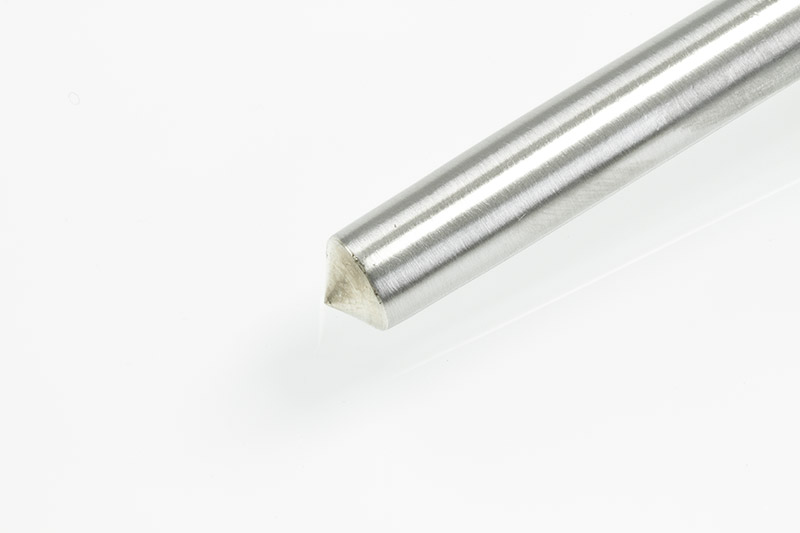

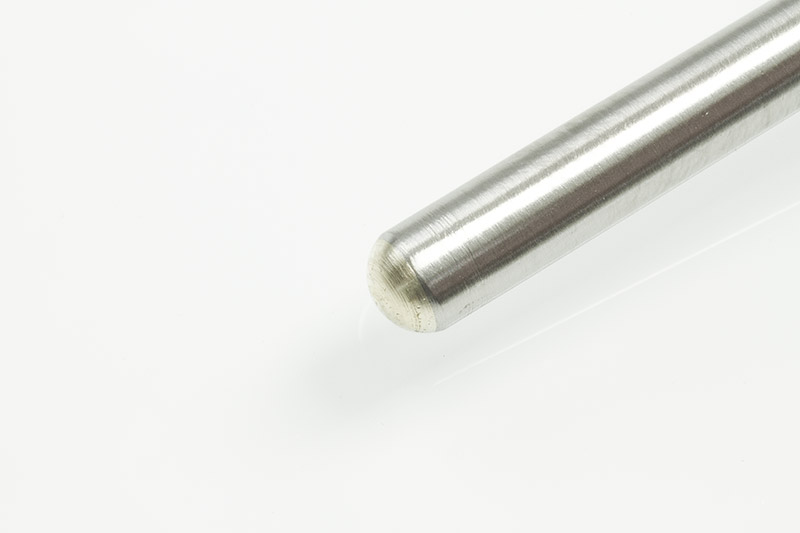

• Spitzenvarianten: plan, 110° oder ballig

TEF 3

M5, Spitze 2 × 10 mm

+

• Fühlerspitze: 2 × 10 mm
• Gewinde: M5, 10 mm Länge, SW 10
• Knickschutzfeder: 8 × 65 mm

TEF 12

M8×1, Spitze 6 × 5 mm ballig

+

• Fühlerspitze: 6 × 5 mm (ballig), Bogenmaß 28 mm
• Gewindenippel: M8×1, 6/10 mm lang, SW 10
• Knickschutzfeder: 8 × 65 mm

TEF 57

M10×1, Spitze 8 × 6 mm plan

+

• Fühlerspitze: 8 × 6 mm (plan)
• Gewinde: M10×1, 17/23 mm Länge, SW 10
• Knickschutzfeder: 8 × 65 mm

TEF 60

G 1/4", Spitze 8 × 5 mm plan, verdrehungsfrei

+

• Fühlerspitze: 8 × 5 mm (plan)
• Gewinde: G 1/4", SW 17
• Montage ohne Kabelverdrehung möglich
• Feder: 8 × 40 mm; Glasseidenschlauch 60 mm

TEF 72

M8, Spitze 6 × 1,5 mm plan, abgewinkelt

+

• Fühlerspitze: 6 × 1,5 mm (plan), abgewinkelte Form
• Biegeradius: 30 mm
• Gewinde: M8 × 18 mm, SW 10
• Nippellänge: 13/18 mm

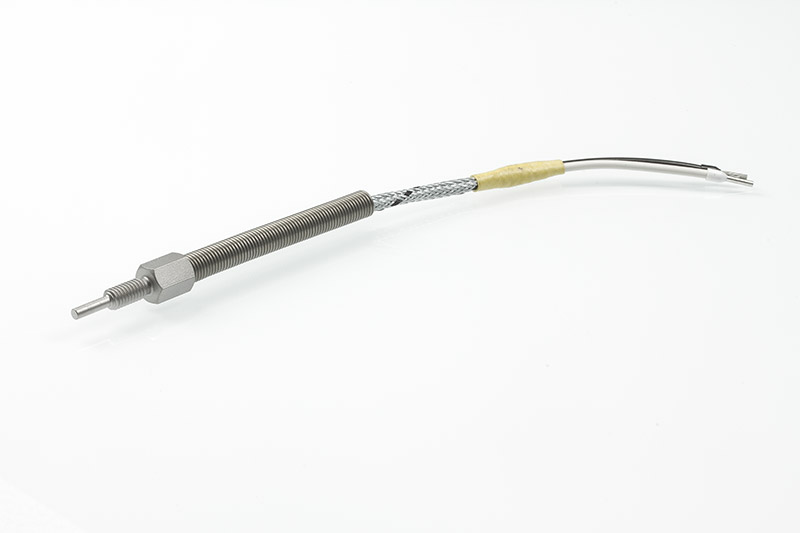

TEF 73

M5, Spitze 3,8 × 8 mm plan

+

• Fühlerspitze: 3,8 × 8 mm (plan)
• Gewinde: M5 × 8 mm, Gesamtlänge 38 mm, SW 10
• Knickschutzfeder: 8 × 65 mm

TEF 74

M8, Spitze 6 × 5 mm plan, 90°-Kabelaustritt

+

• Fühlerspitze: 6 × 5 mm (plan)
• Gewinde: M8 × 6 mm
• 90°-Kabelaustritt

TEF 80

M6, Spitze 4,75 mm 120°, laserverschweißt

+

• Fühlerspitze: 4,75 × 0,8/2,2 mm, 120°
• Gewinde: M6, SW 8
• Feder: 6 × 100 mm, laserverschweißt am Schaft

TEF 81

G 1/8", Spitze 7 × 70 mm ballig

+

• Fühlerspitze: 7 × 70 mm (ballig)
• Gewinde: G 1/8" × 15 mm, SW 17
• Einschraubtiefe: 85 mm, Gesamtlänge 95 mm
• Knickschutzfeder: 8 × 65 mm

TEF 84

M8, Maschinenschraube mit planer Fläche

+

• Maschinenschraube: Edelstahl M8 × 16 mm
• Oberfläche: plan
• SW 13
• Knickschutzfeder: 8 × 65 mm

TEF 85

UNF 3/8"-24, Spitze 3 × 4 mm 116°

+

• Fühlerspitze: 3 × 4 mm, 116°
• Gewinde: UNF 3/8"-24 (mit Adapter)
• Spiralhülse: LW 5×7, Stahl oder Edelstahl

TEF 94

M12, Feder 420 mm, bis 350 °C

+

• Fühlerspitze: 6,3 × 5 mm (plan)
• Gewinde: M12
• Feder: 420 mm, 6-Draht-Gewindefeder
• Max. Temperatur: 350 °C (niedriger als andere)
• Nur potentialfrei

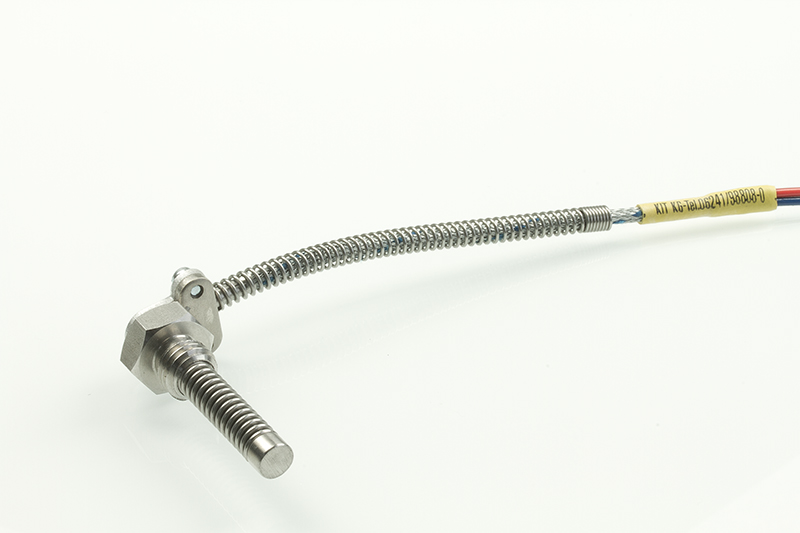

TEF 99

M12×1, Spitze 8 × 5 mm plan

+

• Fühlerspitze: 8 × 5 mm (plan)
• Gewinde: M12×1, 9 mm Gewindelänge, SW 17
• Feder: 8 × 40 mm; Glasseidenschlauch 60 mm

TEF 101

M8×1, Spitze 6 × 4 mm plan, 90°-Kabel

+

• Fühlerspitze: 6 × 4 mm (plan), Gesamtlänge 16 mm
• Gewinde: M8×1, SW 10
• 90°-Kabelaustritt
• Glasseidenschlauch: 60 mm

TEF 104

M8×1, Spitze 6,5 × 4 mm plan, 90°-Kabel

+

• Fühlerspitze: 6,5 × 4 mm (plan), Gesamtlänge 20 mm
• Gewinde: M8×1, 5 mm Gewindelänge, SW 10
• 90°-Kabelaustritt
• Glasfasergeflecht-Schlauch: 60 mm

• Spitzengeometrien: 110°, 120°, ballig, plan
• Gewindegrößen: M5 bis G 1/4"
• 90°-Kabelabgang (TEF 74, 101, 104)
• Knickschutzfeder oder Glasseidenschlauch
• Thermoelementtypen J, K, L

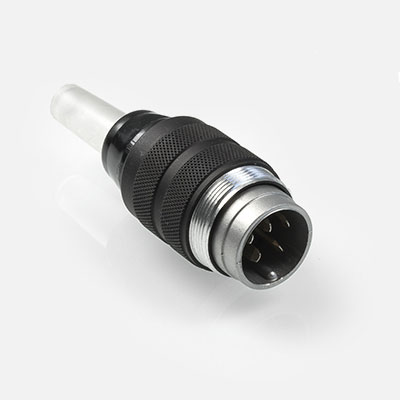

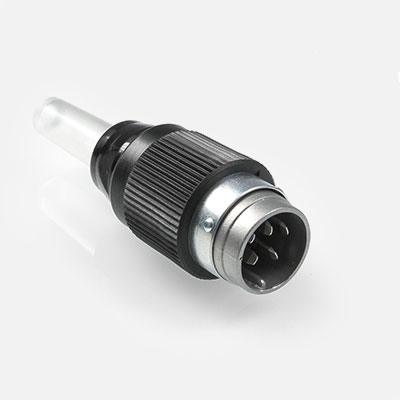

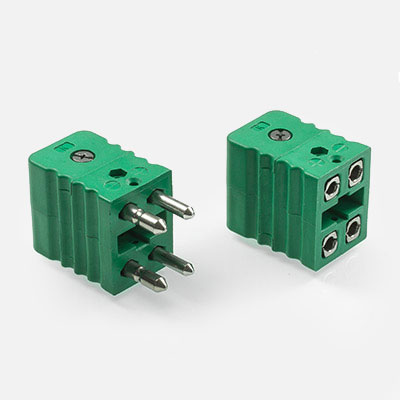

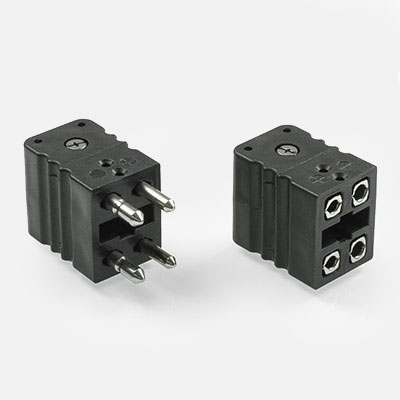

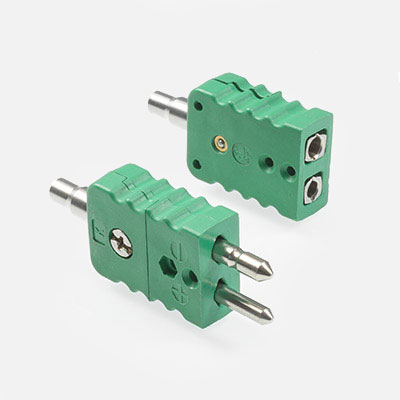

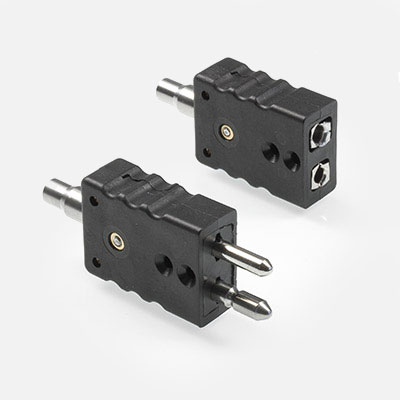

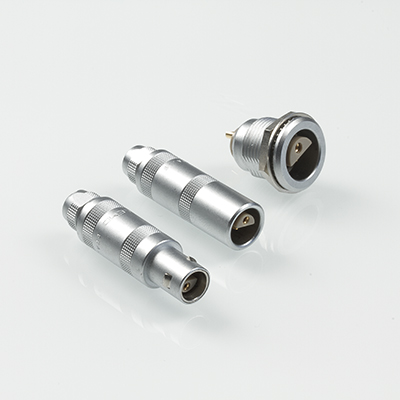

• diverse Stecker und Kabeloptionen
