Schubladenöfen – Lineargeführte Auflagen

Umluft-FrischluftöfenTRUS Baureihe

Umluft-Frischluftöfen zum Tempern, Trocknen und Vorwärmen von Kunststoffgranulat, Gummi- und Kunststoffformteilen sowie Werkzeugen. TRUS bis 140 °C, TRUS/T bis 300 °C. Robust, geräuscharm und energiesparend.

300^°C Max. Temperatur

Teflon Beschichtung

Sonder Nach Kundenanforderung

Einsatzbereiche

Schubladenöfen mit Teflon-beschichteten Auflagen und kugelgelagerten Vollauszügen für ungehinderte Entnahme. Abschottbleche verhindern den Wärmeverlust bei herausgezogenen Schubladen. Trockenzeiten über Zeitrelais pro Ebene einstellbar. Ob ein Schubladenofen oder eine andere Bauart zur Aufgabe passt, klärt die Ofen-Auswahlhilfe anhand von Beladung, Teilegröße und Prozess.

Erwärmen von Kunststoffplatten für Verformungsprozesse

Trocknen von lösemittelfreien Stahlteilen

Erwärmen von Kunststoffformteilen

Reifenfertigung (lineargeführte Auflagen)

Einkammer- oder Mehrkammerbauweise

Optionen

Abweichende Betriebsspannungen und Leistungen

Innenkesselmaterial: verzinkter, feueraluminierter Stahl oder Edelstahl

Schubladen aus Aluminium oder Edelstahl

Schubladenböden aus Lochblech (Quadrat- oder Rundlochung)

Elektronische PID-Temperaturregelung mit Solid State Relais

Programmregler mit bis zu 20 Programmen à 16 Segmente

Mehrkammertrockner

Türen an Vorder- und Rückseite

Sichtfenster zur visuellen Überwachung

Begehbare Ausführungen mit Innenraumentriegelung (2006/42/EG)

Mehrkanal-Grafikschreiber zur Temperaturdokumentation

Schnittstellen nach Kundenspezifikation

Kundenbeispiele

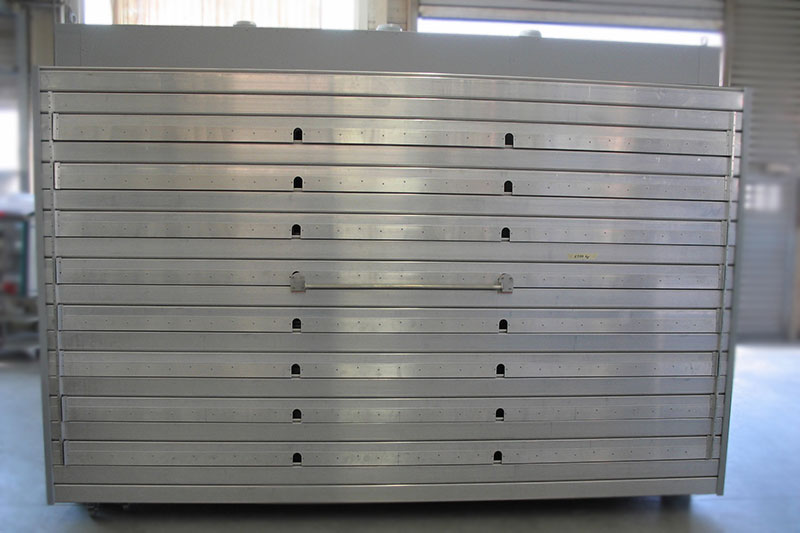

KUNDENBEISPIEL 1 - BIS 220 °C - 3.000 × 2.100 × 1.600 MM - A# 1361482

Abmessung3.000 × 2.100 × 1.600 mm

Betriebstemperaturbis 220 °C

Heizleistung45 kW

Umluftgebläse3 × 1,1 kW

Luftführungvertikal

(B × T × H) Dieser Ofen mit lineargeführten Auflagen wird zum Erwärmen von thermoplastischen Kunststoffplatten (Maße 2.900 × 2.000 mm) für den anschließenden Verformungsprozess verwendet.

Ausführung

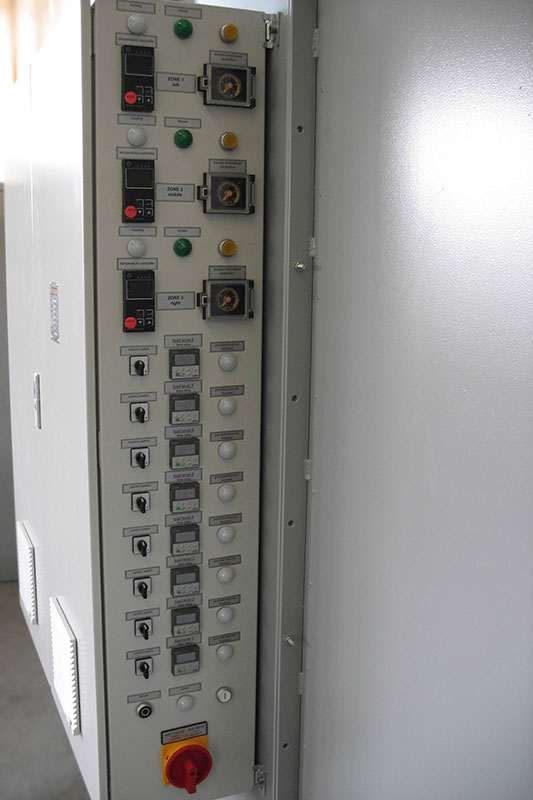

elektronische Temperaturregelung mit drei Regelstellen
Übertemperaturschutzeinrichtung bestehend aus drei elektrischen Übertemperaturschutzreglern
Acht Beschickungsebenen, Teflon beschichtet zur Aufnahme der Kunststoffplatten. Die Auflagen sind seitlich mit kugelgelagerten Vollauszügen (2.000 mm) ausgerüstet
Trockendauer jeder Ebene über Zeitrelais einstellbar, nach Ablauf optische Meldung
Endschalter setzt nach Entnahme der erwärmten Kunststoffplatte das betreffende Zeitrelais zurück
Innenkessel aus aluminiertem Stahlblech
an der Vorderseite doppeltes Ofentor mit zwangsöffnenden Aluminiumklappen
Leistungsschaltung: Solid State Relais

Galerie

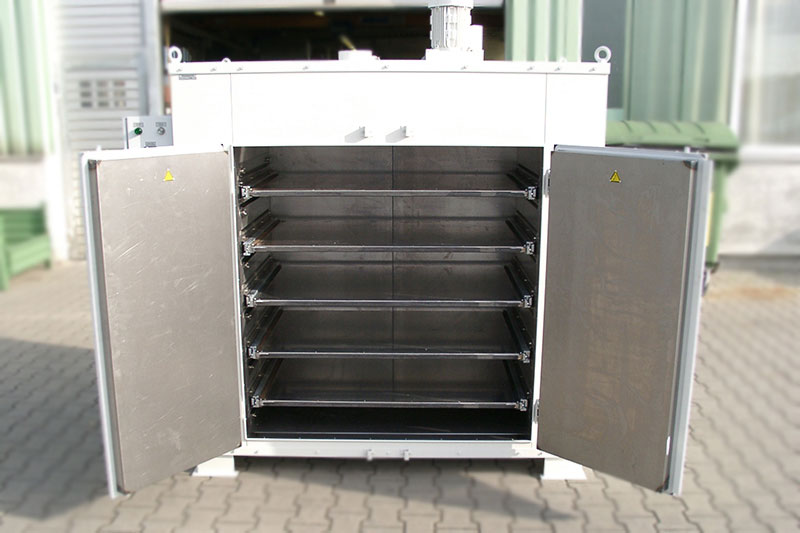

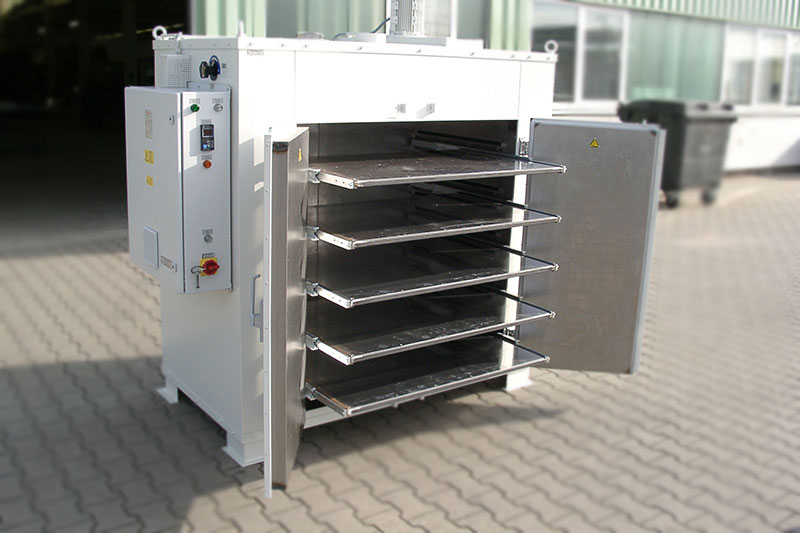

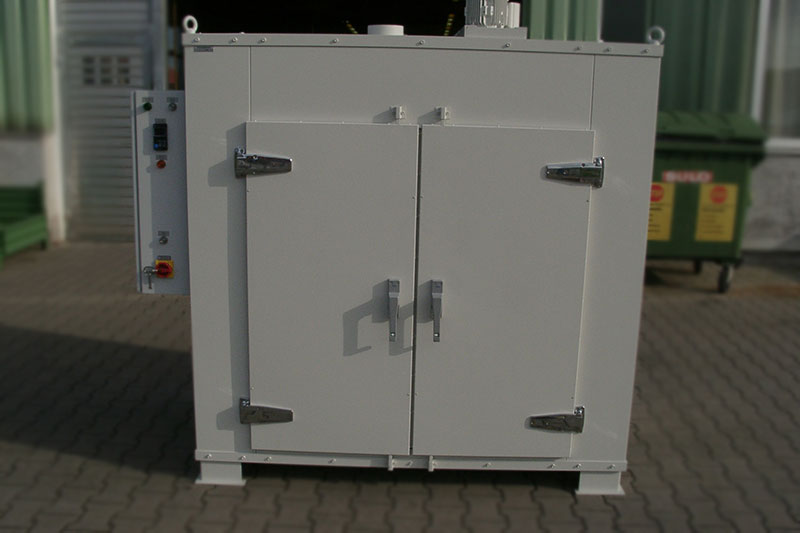

KUNDENBEISPIEL 2 - BIS 120 °C - 1.200 × 750 × 1.220 MM - A# 1357387

Abmessung1.200 × 750 × 1.220 mm

Betriebstemperaturbis 120 °C

Heizleistung13,5 kW

Umluftgebläse1,1 kW

Luftführunghorizontal

(B × T × H) Dieser Ofen mit lineargeführten Auflagen wird zum Erwärmen von lösemittelfreien Stahlteilen verwendet.

Ausführung

elektronische Temperaturregelung
Übertemperaturschutz
Fünf Auflagehorden zur Aufnahme der Stahlteile
Die Auflagen sind seitlich mit kugelgelagerten Teilauszügen (450 mm) ausgerüstet. Belastbarkeit einer Auflagehorde: 150 kg statisch
Verdrahtung und Bauteileauswahl nach Kundenvorgabe
Innenkessel aus Stahlblech
Leistungsschaltung: Solid State Relais
Jalousiebleche an der Innenraumseitenwand zur nachträglichen Optimierung der Temperaturtoleranz
verstellbarer Frischluft- und Umluftschieber

Galerie

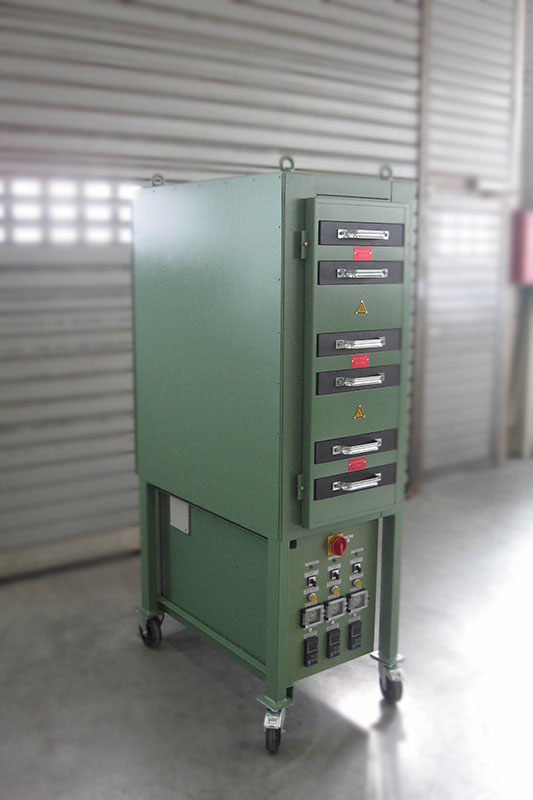

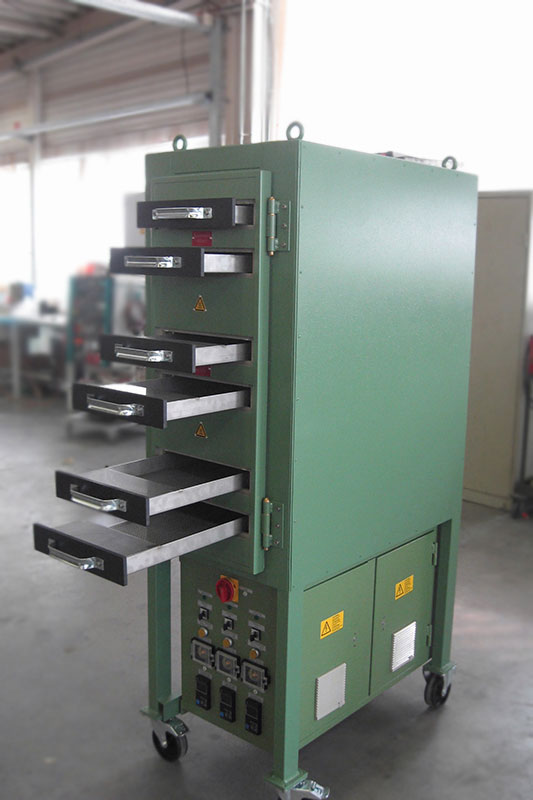

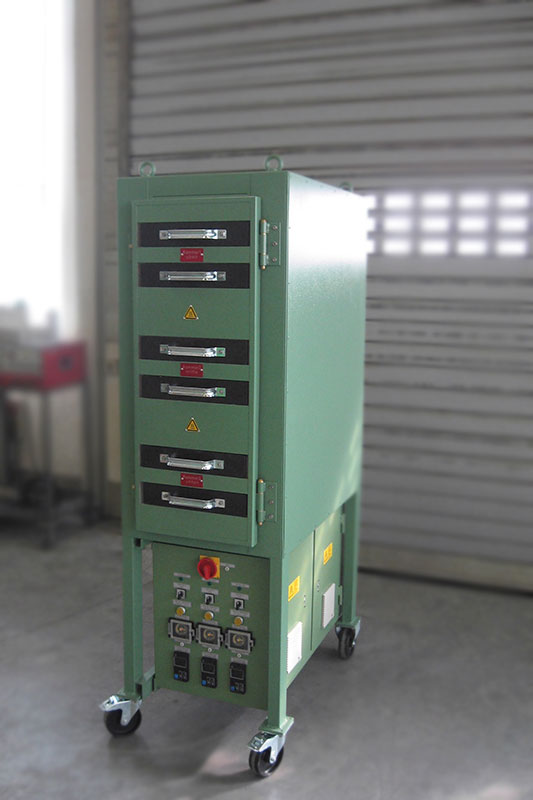

KUNDENBEISPIEL 3 - BIS 150 °C - 300 × 600 × 950 MM - A# 2011704

Abmessung300 × 600 × 950 mm

Betriebstemperaturbis 150 °C

Heizleistung3 × 2 kW

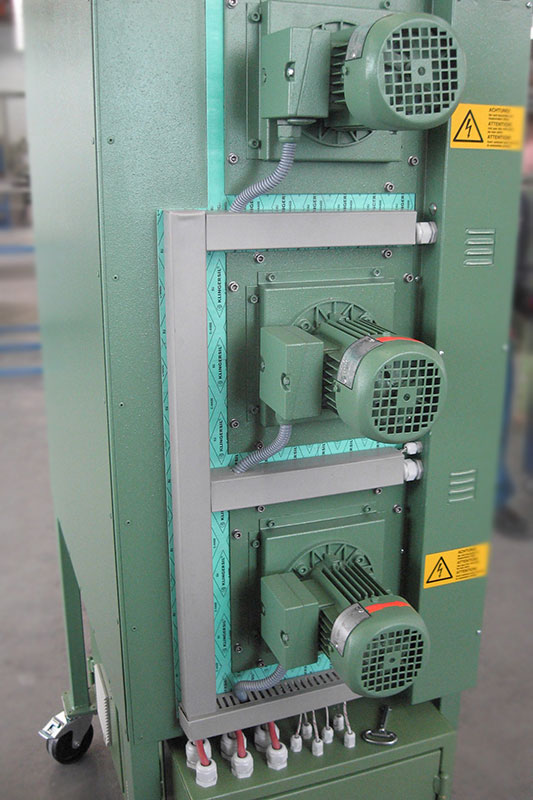

Umluftgebläse3 × 0,18 kW

Luftführunghorizontal

(B × T × H) Dieser Schubladenofen wird zum Erwärmen von lösungsmittelfreien Kunststoffteilen verwendet.

Ausführung

elektronische Temperaturregelung mit drei Regelstellen
Übertemperaturschutzeinrichtung bestehend aus drei elektronischen Übertemperaturschutzreglern

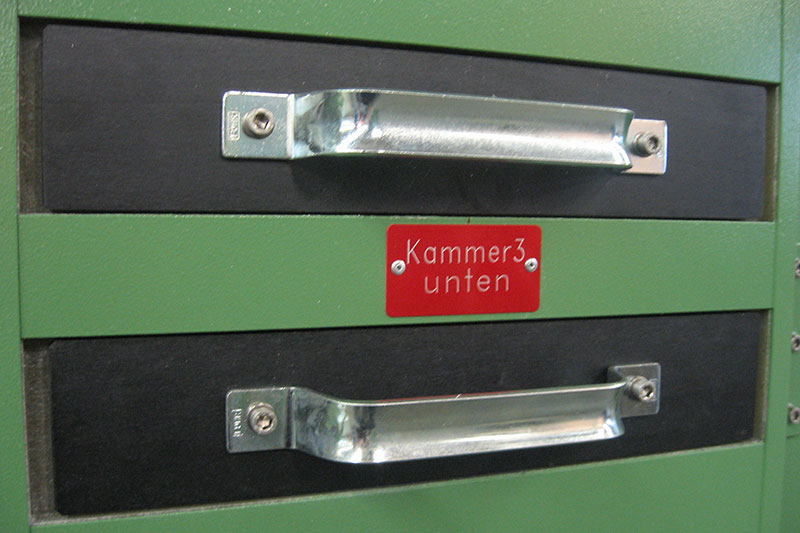

Schubladen aus Edelstahllochblech mit stirnseitigen, wärmeisolierten Griffblenden
die Schubladen sind mit Schottblechen versehen, die im herausgezogenen Zustand den Luftaustritt verhindern
Jalousiebleche an der Innenraumseitenwand zur nachträglichen Optimierung der Temperaturtoleranz
Untergestell mit Bock- und Lenkrollen ausgerüstet
Innenkessel aus verzinktem Stahlblech

Galerie
