Anwendung
Einsatzbereiche
Bei Herdwagenöfen entscheidet nicht nur der Ofenkörper, sondern vor allem
die Beschickung. Wagenhöhe, Rollen, Auflage, Luftführung und Zugänglichkeit
bestimmen Rüstzeit, Ergonomie und Prozesssicherheit. Der Beschickungswagen
wird auf Gewicht, Geometrie und Erwärmungsgut abgestimmt.
Wann ein Herdwagenofen sinnvoll ist
Schwere Chargen
Wenn Bauteile nicht mehr sinnvoll von Hand in einen Kammerofen eingebracht werden können.
Sperrige Geometrien
Für Rohre, Düsen, Gusskörper, Werkzeuge und Bauteile mit großem Volumen.
Beladung außerhalb des Ofens
Der Wagen kann vorbereitet, beladen und dann sauber in den Ofen eingefahren werden.
Prozesssicherheit
Auflage, Luftführung und Durchlüftung werden passend zum Erwärmungsgut ausgelegt.
- Erwärmung schwerer Stahlteile (z.B. Düsen, Motorgehäuse)
- Vorwärmen von Großbauteilen (z.B. Stahlrohre Ø 400 × 2000 mm)
- Tempern und Trocknen mit höhengleicher Beschickung
- Horizontal oder vertikal angepasste Luftführung

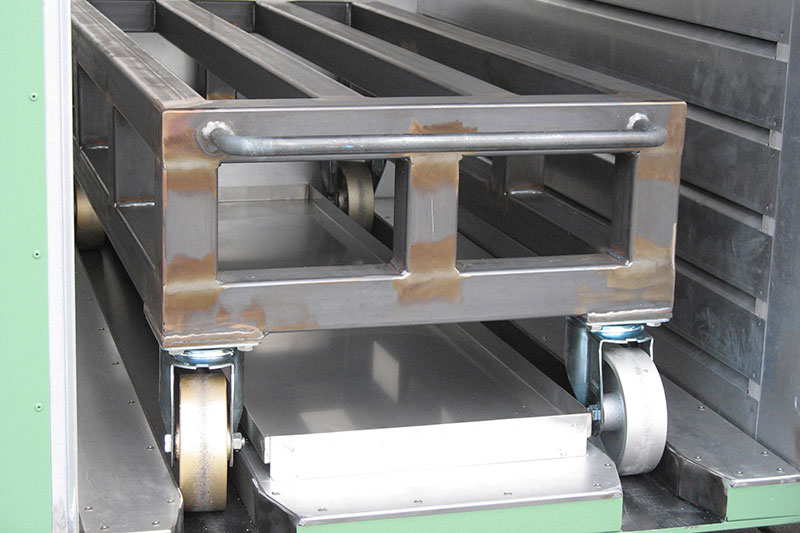

- Einfahrbare Herdwagen mit Lenk- und Bockrollen
- Begehbare Ausführungen nach Maschinenrichtlinie 2006/42/EG
Optionen
- abweichende Betriebsspannungen und Leistungen
- Innenkessel aus verzinktem, feueraluminiertem Stahlblech oder Edelstahl
- stabile/massive Auflageregale für schweres Beschickungsgut

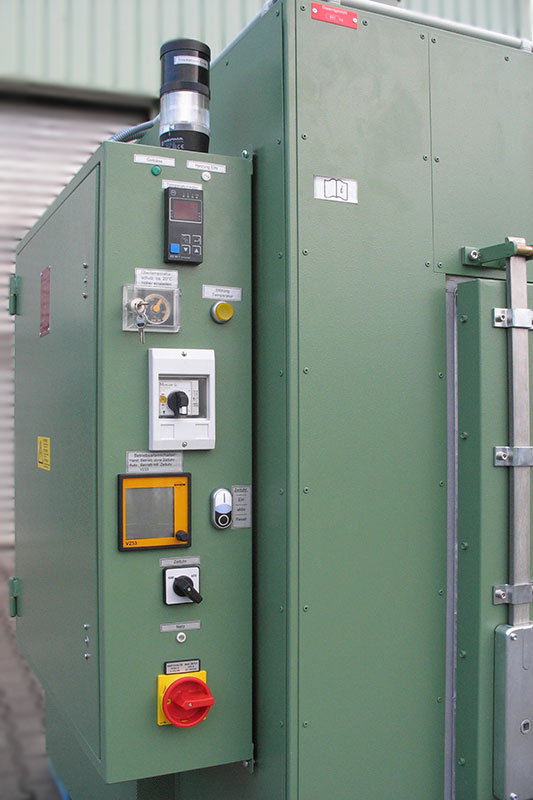

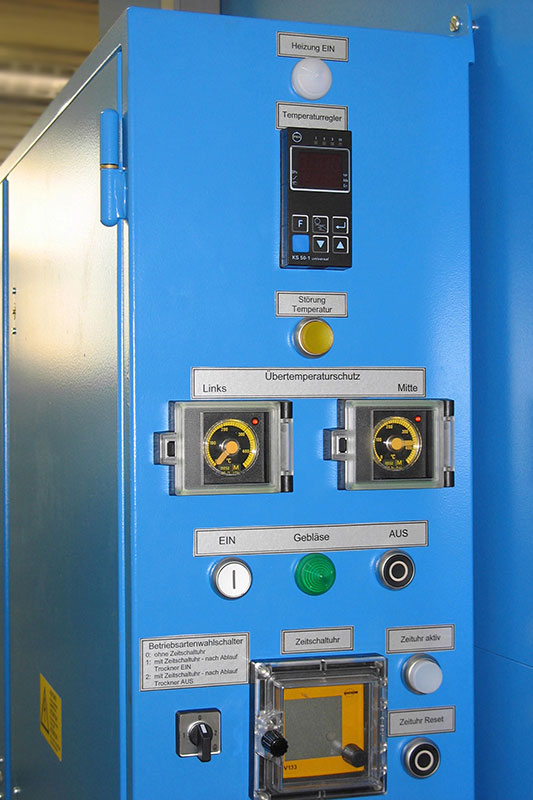

- elektronische PID-Temperaturregelung mit Solid-State-Relais
- Programmregler mit bis zu 20 Programmen à 16 Segmente
- Mehrkammertrockner
- Türen an Vorder- und Rückseite
- Sichtfenster in der Trocknertür
- Jalousiebleche zur nachträglichen Temperaturoptimierung
- begehbare Ausführung mit Innenraumentriegelung und Notleuchte
- Mehrkanal-Grafikschreiber zur Dokumentation
- Schnittstellen nach Kundenspezifikation
Kundenbeispiele

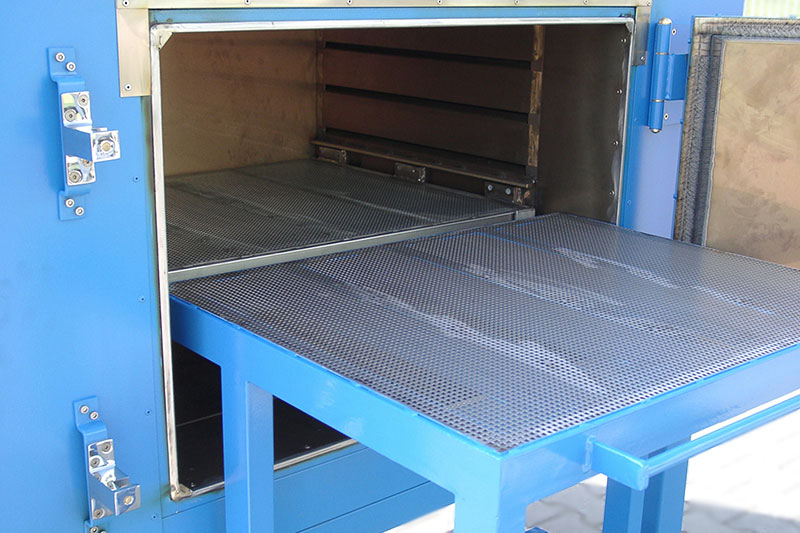

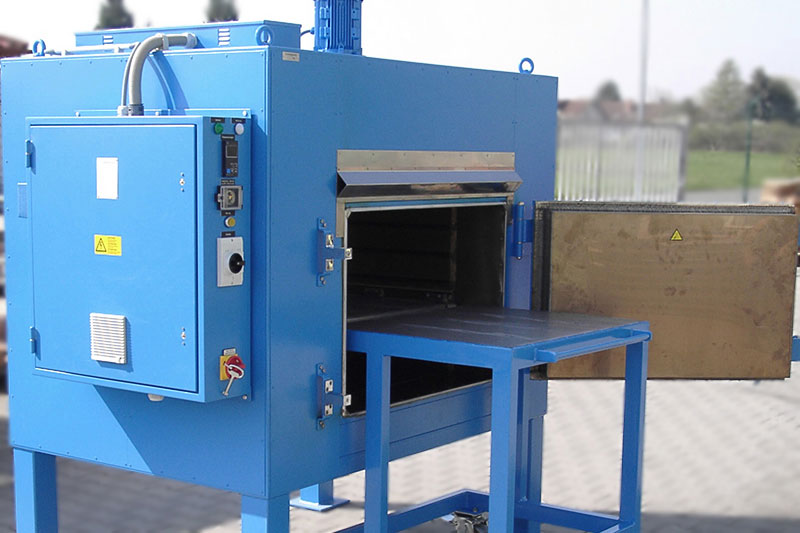

Stahldüsen 180 kg
900×700×600 mm
450 °C · 13,5 kW · Edelstahl · Inconel

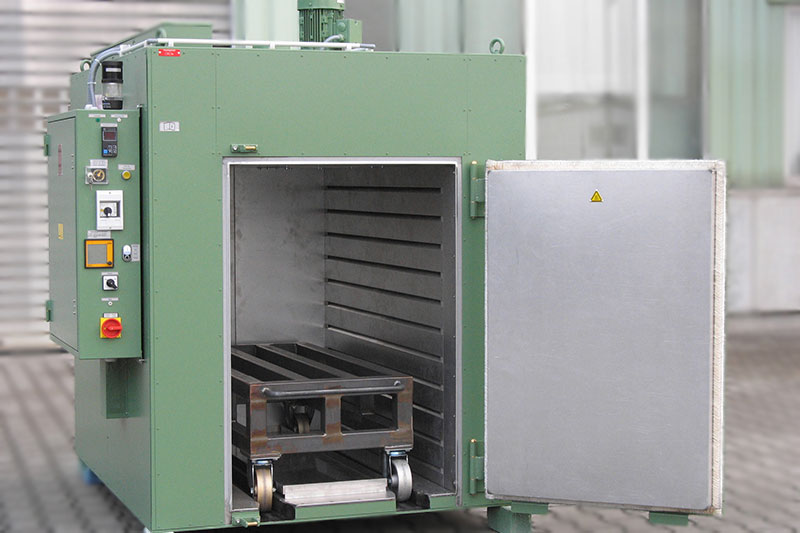

Motorkühler 600 kg
800×1400×1200 mm
240 °C · 15 kW · Luftschieber

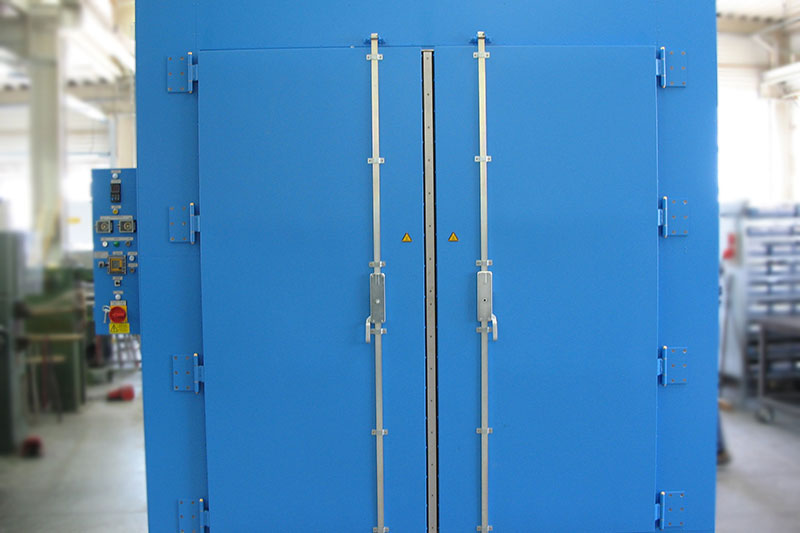

Stahlrohre 4 Stück
2200×1150×2400 mm
350 °C · 2×21,5 kW · Jalousiebleche
Rohrheizkörper
Inconel / Incoloy
200 mm Isolation
Max. Temperatur
450 °C
Auswahlhilfe
Kammerofen, Herdwagenofen oder Durchlaufofen?
Die passende Ofenbauart ergibt sich aus Gewicht, Geometrie, Taktzeit, Beschickung und gewünschter Verweilzeit.
Kammerofen
Kompakte Chargen
Für kleinere bis mittlere Bauteile, wenn Beladung und Handling ohne separaten Herdwagen wirtschaftlich möglich sind.
Herdwagenofen
Schwer und sperrig
Für große, schwere oder unhandliche Batch-Chargen mit ergonomischer Beladung, besserer Zugänglichkeit und abgestimmtem Wagenkonzept.
Durchlaufofen
Kontinuierlicher Prozess
Für laufende oder taktgebundene Fertigung mit definierter Verweilzeit, Fördertechnik oder Folienbahn.
Einsatzgebiete
Branchen & Anwendungen
Herdwagenöfen für schwere industrielle Wärmebehandlungen:
Werkzeugbau
Maschinenbau
Stahlverarbeitung
Gussbearbeitung
Vorwärmen
Tempern
Trocknen
Aushärten
