Rolltor-, Hubtür-Klapptüröfen

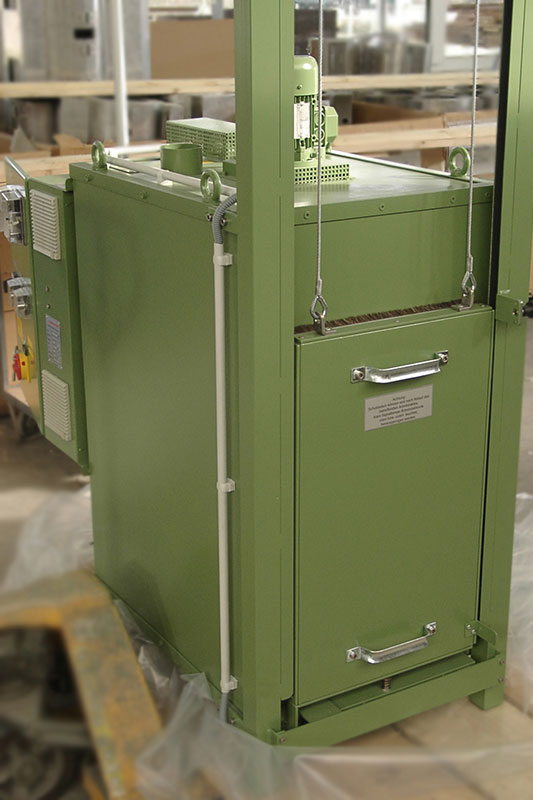

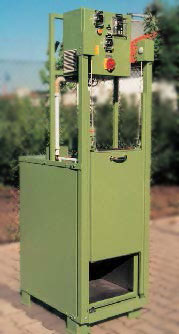

(B × T × H) Dieser Hubtürenofen wird zur Erwärmung von Stahlteilen verwendet.

• elektronische Temperaturregelung
• elektronischer Übertemperaturschutz
• Trockendauer über Zeitrelais einstellbar, nach Ablauf optische Meldung
• Türendschalter setzt nach Öffnen der Tür Zeitrelais zurück
• Innenkessel aus Stahlblech
• Türöffnung nach oben mit Seilzug und Gegengewichten entlastet
• umlaufende temperaturbeständige Abdichtborsten an der Tür

(B × T × H) Dieser Hubtürenofen wird zur Erwärmung von Stahlteilen verwendet.

• elektronische Temperaturregelung
• elektronischer Übertemperaturschutz
• Trockendauer über Zeitrelais einstellbar, nach Ablauf optische Meldung
• Türendschalter setzt nach Öffnen der Tür Zeitrelais zurück
• Innenkessel aus Stahlblech
• Türöffnung nach oben mit Seilzug und Gegengewichten entlastet
• umlaufende temperaturbeständige Abdichtborsten an der Tür

(B × T × H) Dieser Hubtürenofen wird zum Erwärmen thermoplastischer Kunststoffplatten (Maße 2.700 × 800 mm) für den anschließenden Verformungsprozess verwendet.

• elektronische Temperaturregelung
• Übertemperaturschutzeinrichtung bestehend aus drei elektronischen Übertemperaturschutzreglern
• Leistungsschaltung: Solid State Relais
• Zwei Beschickungsebenen mit je 3 Stück teflonbeschichteten Edelstahlschubladen
• pneumatisch betätigte Hubtüren mit 2-flügliger Schutztür versehen
• Kettenvorgelege zur Synchronisation des Türlaufes
• Innenkessel aus verzinktem Stahlblech
• Luftführung horizontal
• Jalousiebleche an der Innenraumrückseite zur nachträglichen Optimierung der Temperaturtoleranz
• verstellbarer Frischluft- und Umluftschieber

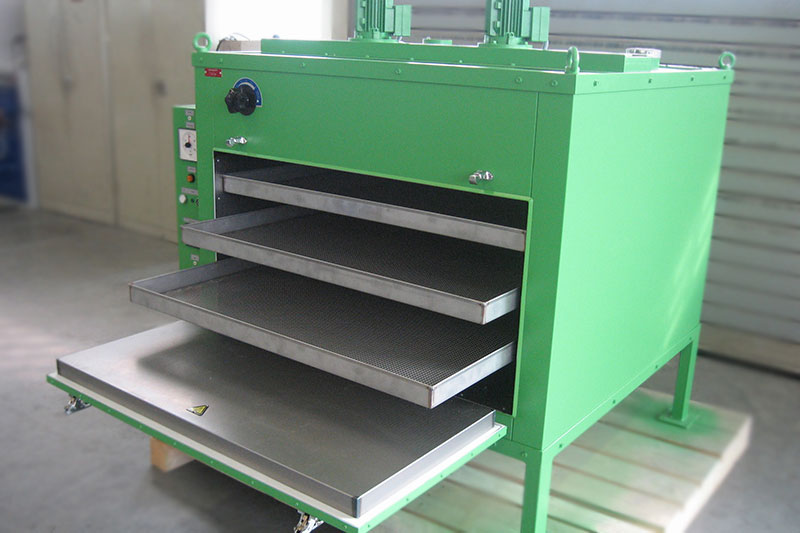

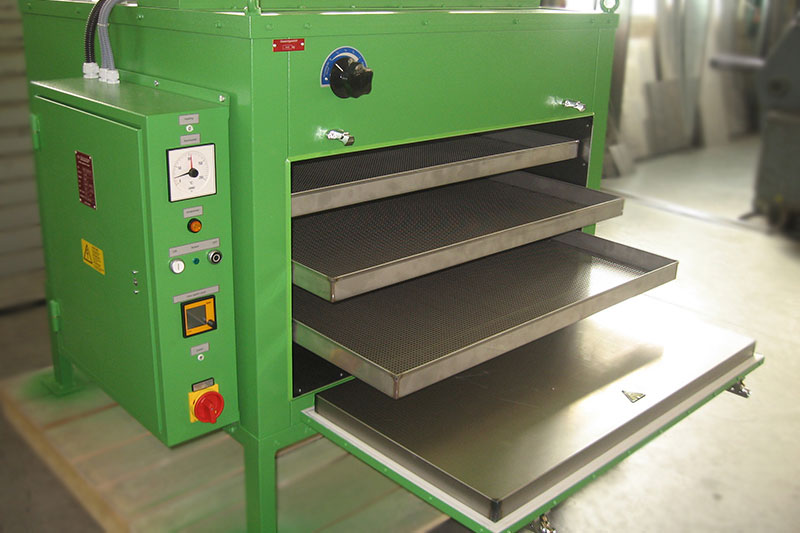

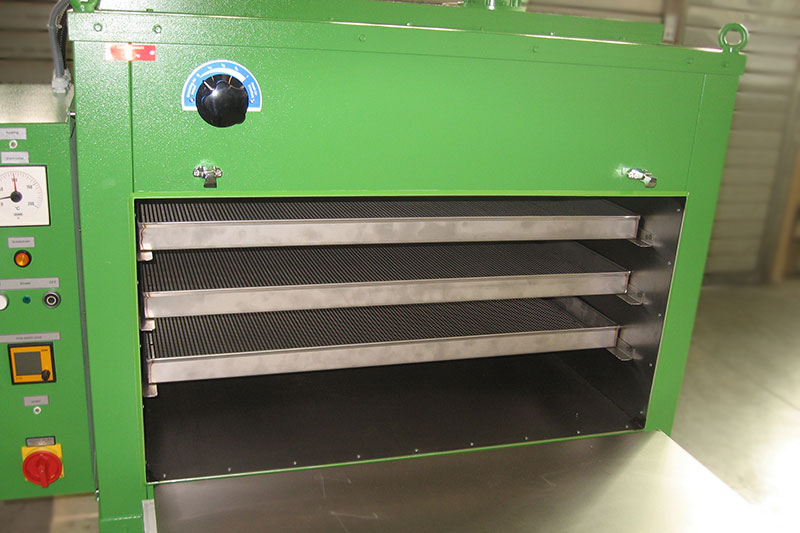

(B × T × H) Dieser Klapptürofen wird zum Erwärmen von Diamantsägeseilen für den anschließenden Verarbeitungsprozess verwendet.

• Temperaturregelung über Mikrostat
• Übertemperaturschutzeinrichtung
• Zeitrelais für Trocknerbetrieb, schaltet nach Ablauf den Trockner aus
• Innenkessel aus Stahlblech
• an der Vorderseite eine einflügelige Tür, die nach unten aufklappbar ist, zusätzlich sind an der Vorderseite 2 Tür-Auflagekonsolen angeschraubt
• im Innenraum 3 Stück Edelstahlschubladen mit Böden aus Lochblech Lochung 5 × 5 mm
• Untergestell des Trockners mit Bock- und Lenkrollen
• Jalousiebleche an der Innenraumrückseite zur nachträglichen Optimierung der Temperaturtoleranz
• verstellbarer Frischluft- und Umluftschieber

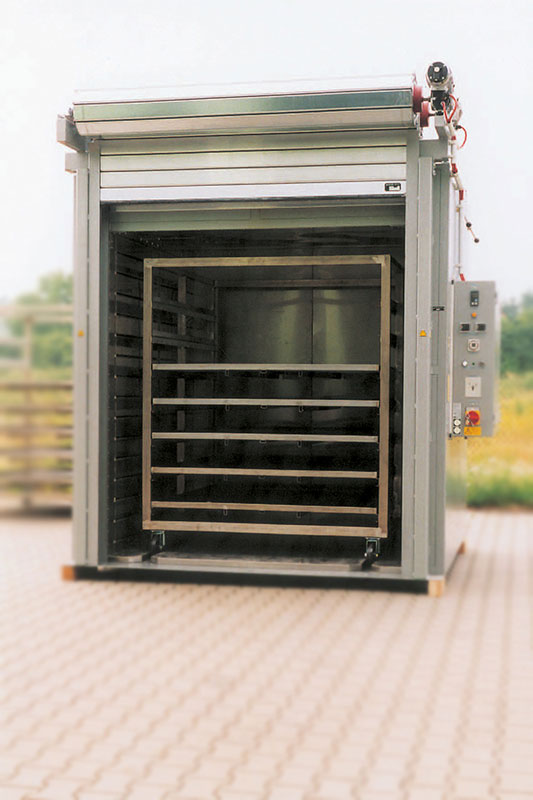

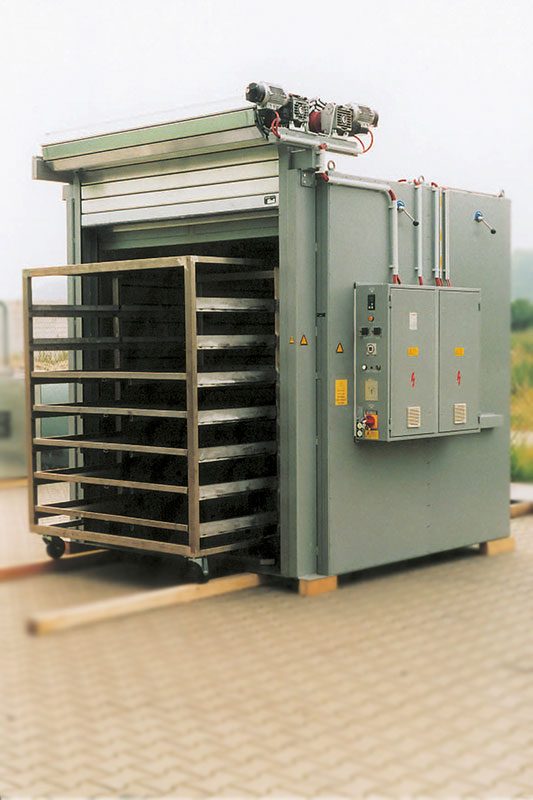

(B × T × H) Dieser Rolltorofen wird zur Erwärmung von thermoplastischen Kunststoffteilen verwendet.

• elektronische Temperaturregelung
• Übertemperaturschutzeinrichtung bestehend aus zwei elektronischen Übertemperaturschutzreglern
• mit Digitalzeitschaltuhr
• Leistungsschaltung Solid State Relais
• an der Vorderseite doppellagiges Rolltor mit Totmannsteuerung
• Rolltor mit zwei Motoren und Abrollsicherung nach UVV
• Innenkessel aus Edelstahlblech
• Innenkesselboden mit Schienen für Beschickungswagen
• Beschickungswagen komplett aus Edelstahl gefertigt
• Jalousiebleche an der Lufteinblasseite zur nachträglichen Optimierung der Temperaturtoleranz
• verstellbare Frischluft- und Umluftschieber für vorderen und hinteren Bereich

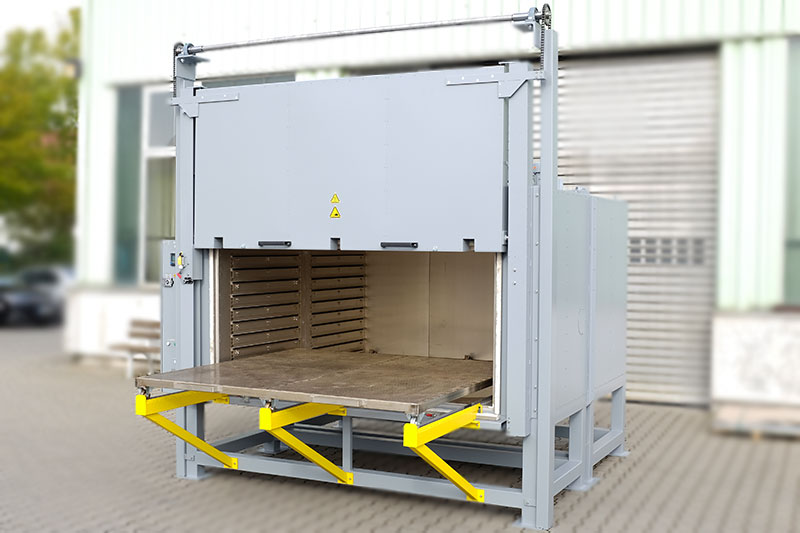

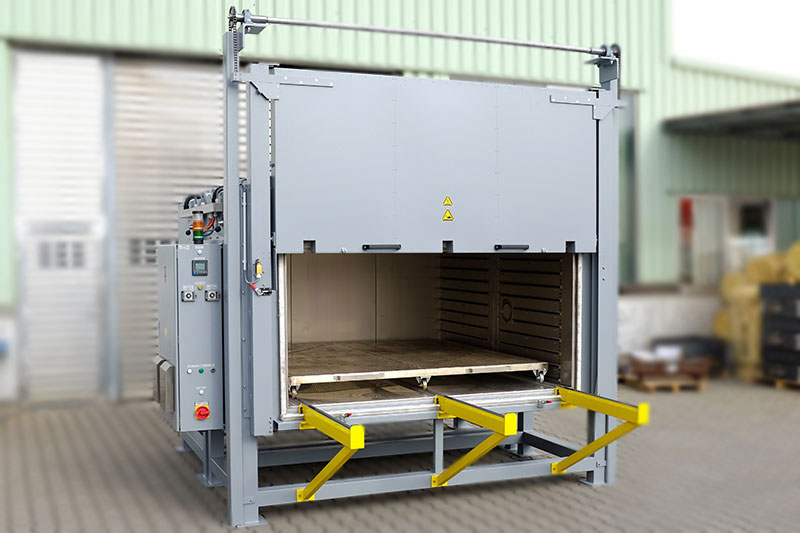

(B × T × H) Dieser Hubtürofen wird zur Erwärmung / Trocknung von lösungsmittelfreien, wasserstrahlgeschnittenen Bauteilen aus Graphit verwendet.

• elektronische Master Slave Temperaturregelung, Programmregler (Master) mit bis zu 8 Programme mit jeweils 16 Segmenten, Temperaturregler (Slave) für hinteres Ofensegment, Sollwertvorgabe des Slavereglers erfolgt über Sollwerausgang des Masterreglers
• Übertemperaturschutzeinrichtung bestehend aus zwei elektronischen Übertemperaturschutzreglern
• Schnittstelle RS485 mit Software BluControl für benutzerfreundliche Programmeingabe
• Melde- und Warnleuchten für Statusmeldungen
• Türendschalter schaltet nach Öffnen der Tür die Heizung ab
• Türöffnung nach oben mit Ketten und Gegengewichten entlastet, mit Kettenvorgelege zur Synchronisation des Türlaufes
• umlaufende temperaturbeständige Dichtung für die Tür
• Leistungsschaltung: Solid State Relais

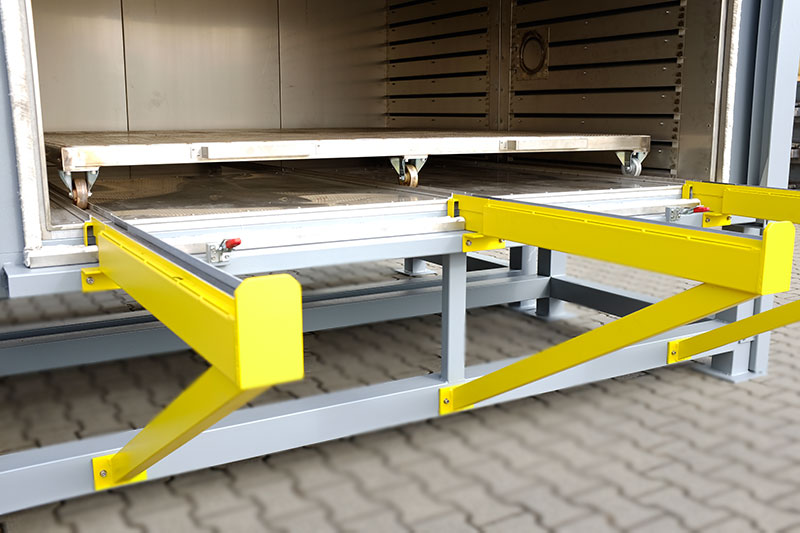

• Beschickungswagen bestehend aus:
• Umlaufenden Edelstahl Rechteckrohrrahmen mit Quertraversen mit Edelstahl Lochblechauflage (Lochung 10 × 10mm, Gratseite nach unten)
• Abmessung: 2015 × 2015 × ca. 45mm hoch zzgl. 120mm für Graugussbockrollen
• Maximale Belastung des Beschickungswagens: 300kg Flächenlast
• Auflagehöhe des Beschickungswagens passend auf vorgeschaltete Wasserstrahlanlage
• Innenkessel aus Edelstahlblech
• Durchbruch an der rechten Ofenseite für optionale Prozessgaszuführung
• Luftführung horizontal
• Jalousiebleche an der linken Innenraumseite zur nachträglichen Optimierung der Temperaturtoleranz
• verstellbarer Frischluft-, Umluftschieber

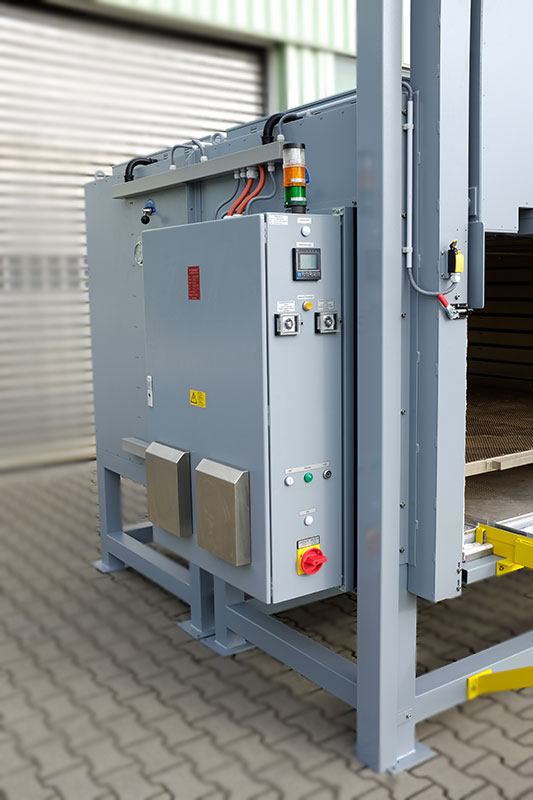

• Schutzart Schaltkasten: IP 65 (Lüfter IP55)
• Schutzart Ofen (Heizungsabdeckung): IP 21
