Welche Materialien können erwärmt werden?

Kabel, Metallbänder, Stahldrähte, Kunststoffprofile und Endlosmaterialien.

Können mehrere Strahler gekoppelt werden?

Ja, für unterschiedliche Temperaturzonen. Beispiel: 15-Einheiten-System bis 650 °C.

Bis zu welcher Temperatur arbeiten Durchlaufstrahler?

Bis 950 °C. Von 250 °C Stahlband bis 650 °C Kabelvorwärmung.

Wie wird der Strahler geöffnet?

Gegengewicht, Schnellverschluss oder pneumatische Hubzylinder.

Wie lange beträgt die Lieferzeit?

Individuell nach Anforderung. Aussage nach technischer Klärung.

Durchlaufstrahler – Kontinuierliche Erwärmung

Name: Durchlaufstrahler
Brand: Ihne & Tesch

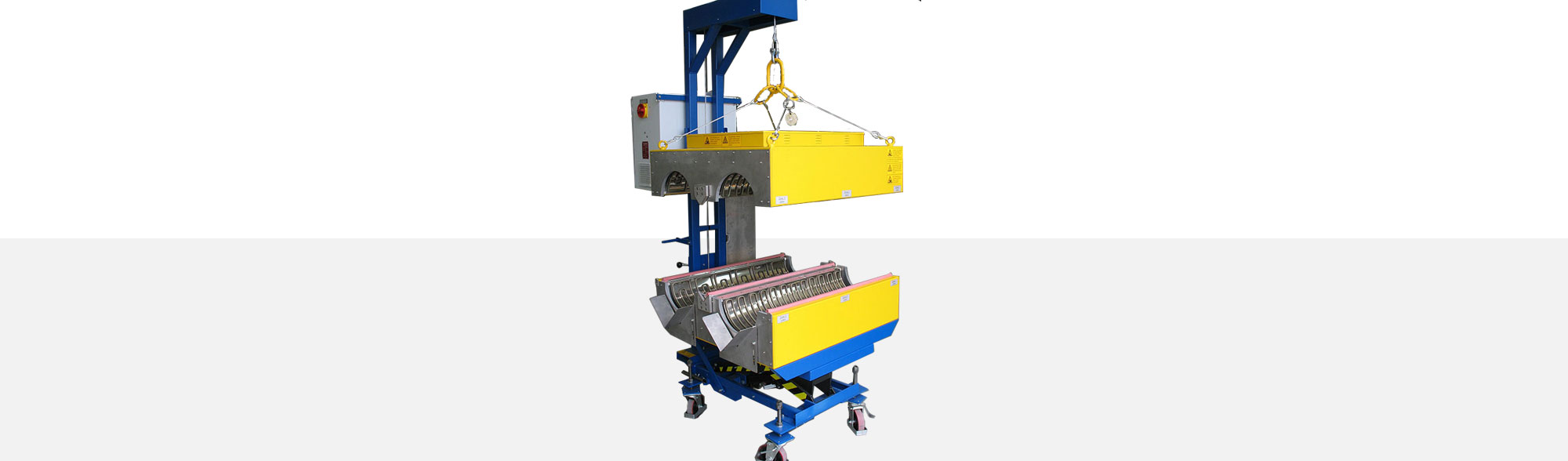

DurchlaufstrahlerKontinuierliche Erwärmung

Durchlaufstrahler für die kontinuierliche Erwärmung von Kabeln, Metallbändern und Kunststoffprofilen im Fertigungsprozess. Mehrere Einheiten koppelbar für unterschiedliche Temperaturzonen. Bis 950 °C.

950^°C Max. Temperatur

Koppelbar Mehrere Einheiten

Edelstahl Gehäuse 1.4301

Einsatzbereiche

Durchlaufstrahler von Ihne & Tesch werden für die kontinuierliche Erwärmung und thermische Behandlung im Fertigungsprozess eingesetzt. Mehrere Strahler können für unterschiedliche Temperaturzonen miteinander gekoppelt werden.

Erwärmung von Stahlbändern und Metallbändern

Vorwärmung von Silikonkabeln und Leitungen

Nachtempern von Kunststoffprofilen

Erwärmung von Stahldrähten

Kopplung mehrerer Einheiten für Temperaturzonen

Umlenkrollen für verlängerte Verweilzeit

Verstellbare Abdeckungen an Ein-/Auslauf für Energieeinsparung

Optionen

abweichende Betriebsspannungen und Leistungen

kundenspezifische Betriebstemperaturen

kundenspezifische Abmessungen

Rohrheizregistermäntel aus 1.4876 oder 2.4858 Edelstahl

Schraubflansche zur Direktmontage an Maschinen

pneumatische Öffnung der oberen Strahlerhälfte

mobiles Untergestell

kundenspezifische Schnittstellen

mehrfarbige Lackierungen (RAL)

Bandlaufüberwachung mit Sicherheitsabschaltung

Kundenbeispiele

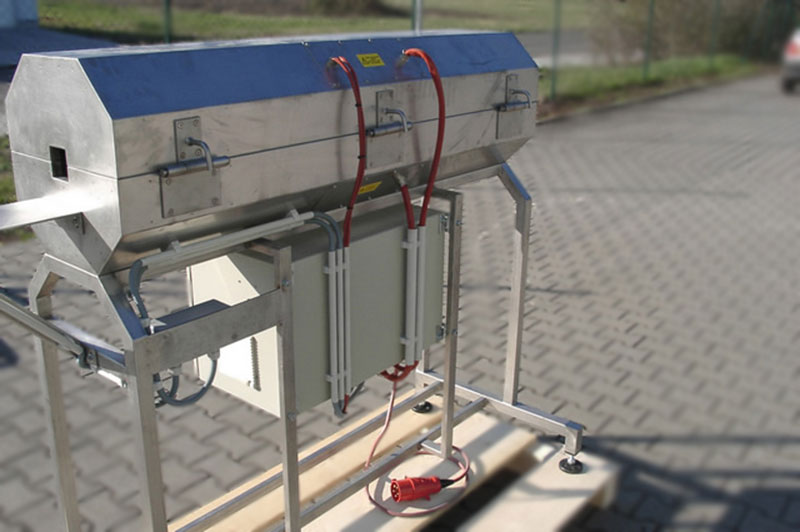

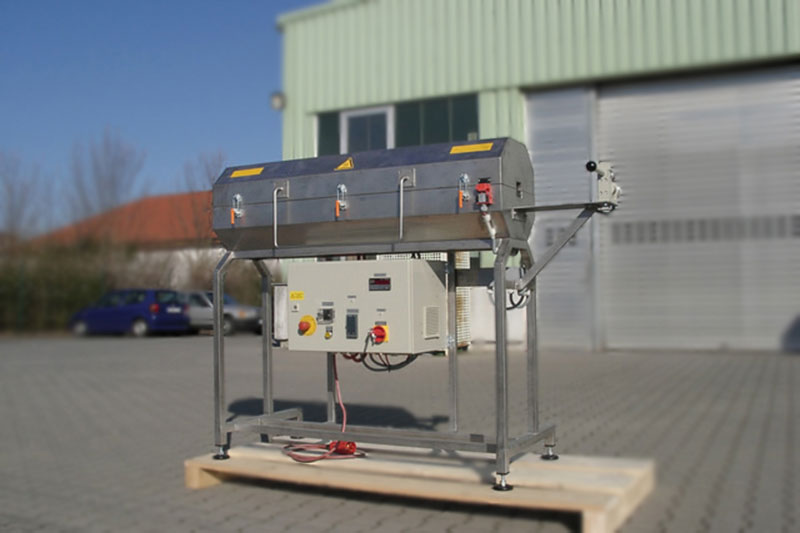

KUNDENBEISPIEL 1 - BIS 250 °C - 1.400 × 400 × 1.350 MM - A# 1348127

Abmessung1.400 × 400 × 1.350 mm

Betriebstemperaturbis 250 °C

Heizleistung9 kW

(B × T × H) Dieser Durchlaufstrahler wird zur Erwärmung von einem endlosen Stahlband vor der weiteren Verarbeitung verwendet.

Ausführung

12 Stück Infrarotstrahler, je sechs Stück in der oberen und unteren Strahlerhälfte
Gehäuse und Untergestell aus Edelstahl 1.4301
Regelung mit Übertemperaturschutz und Freigabesignale für externe Verarbeitung

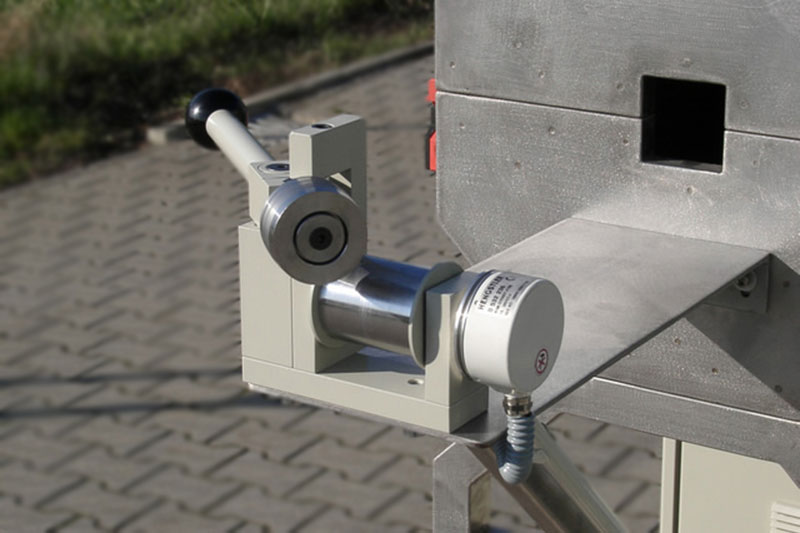

mit Bandlaufüberwachung zur sicheren Abschaltung der Anlage bei Bandbruch etc.

Galerie

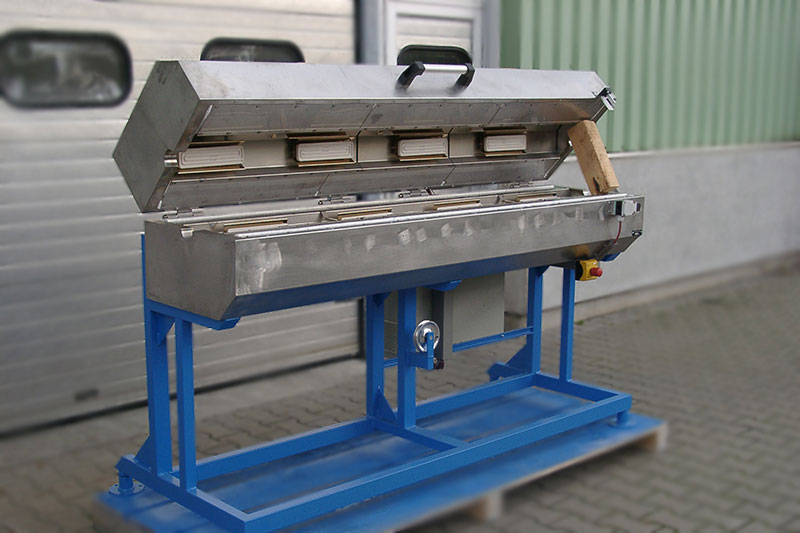

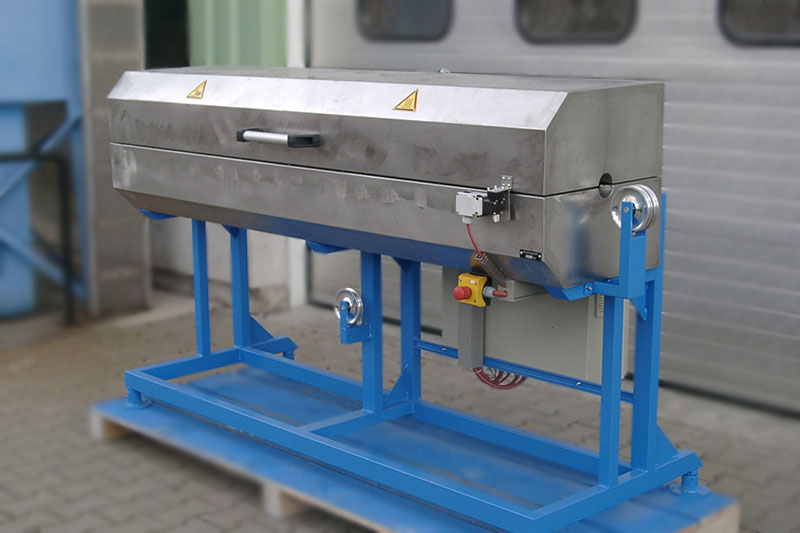

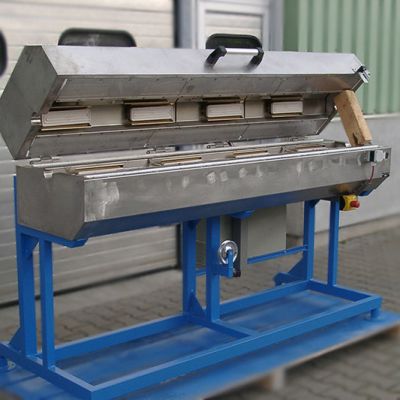

KUNDENBEISPIEL 2 - BIS 650 °C - 2.000 × 500 × 1.250 MM - A# 1335680

Abmessung2.000 × 500 × 1.250 mm

Betriebstemperaturbis 650 °C

Heizleistung6 kW

(B × T × H) Dieser Durchlaufstrahler wird zur Erwärmung von einem endlosen Silikonkabel Ø 9 mm verwendet. Im Verbund bilden 15 Stück Durchlaufstrahler die Vorwärmeinheit einer Kabelfertigungsanlage. Umlenkrollen, unterhalb des Strahlergehäuses, verdoppeln die Verweilzeit des Kabels in der Vorwärmeinheit.

Ausführung

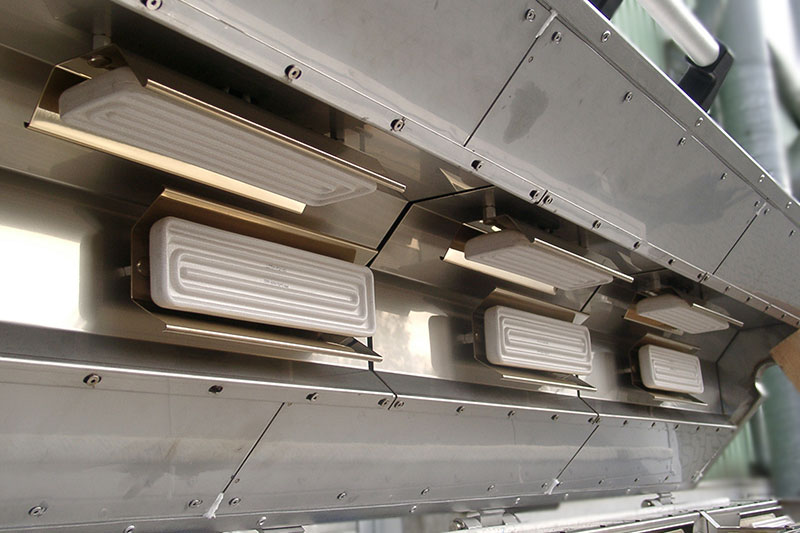

15 Stück Infrarotstrahler in der oberen und unteren Strahlerhälfte
Schaltkasten vorbereitet für die Aufnahme der kundenseitigen Regelung
Pneumatikzylinder zum Öffnen/Anheben der oberen Strahlerhälfte
Strahlergehäuse: Edelstahl 1.4301
Untergestell: RAL 5015 himmelblau Struktur
Produktein- und -auslauf über kugelgelagerte Kabelführungsrollen

Galerie

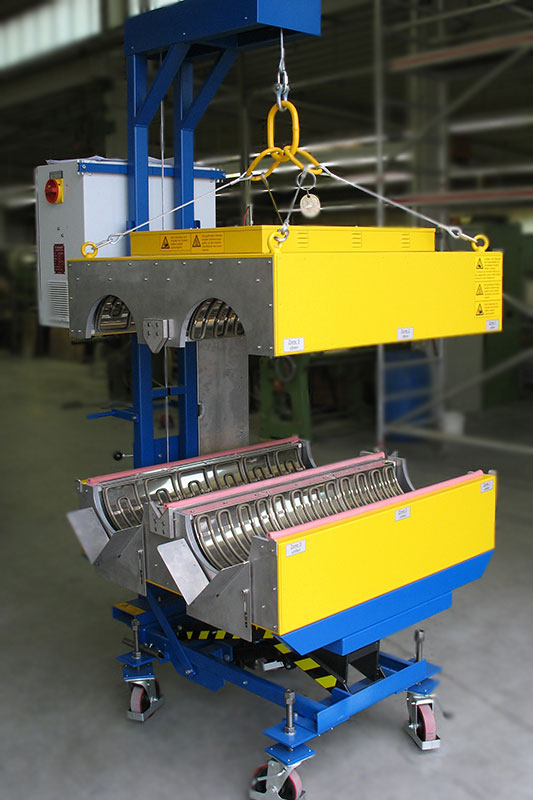

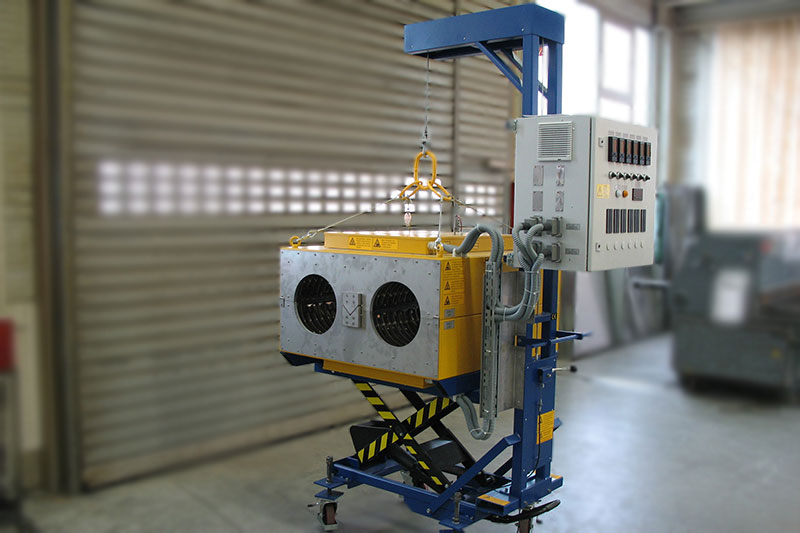

KUNDENBEISPIEL 3 - BIS 300 °C - 1.000 × 1.000 × 1.250 MM - A# 1366942

Abmessung1.000 × 1.000 × 1.250 mm

Betriebstemperaturbis 300 °C

Heizleistung18 kW

(L × B × H) Dieser Durchlaufstrahler wird zur Erwärmung von zwei Kunststoffprofilen Ø 260 mm verwendet. Direkt hinter dem Kunststoffextruder wird die Temperatur des Kunststoffprofils nachgetempert, um Spannungen im Material durch schnelles Abkühlen zu verhindern. Im Störungsfall kann die obere Strahlerhälfte angehoben werden, dabei wird die untere Hälfte abgesenkt.

Ausführung

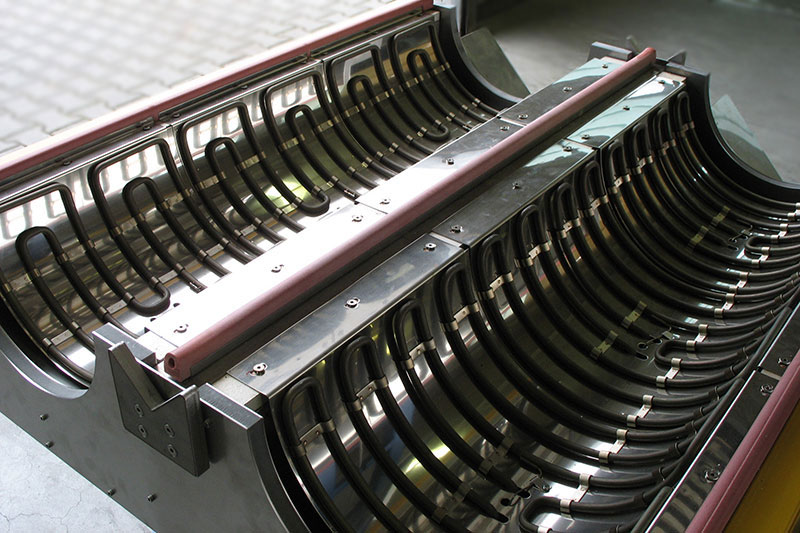

12 Stück gebogene Rohrheizkörper in den oberen und unteren Strahlerhälften
sechs Regelzonen für exakte Temperaturführung
Schaltkasten mit Ausbaureserve für sechs weitere Regelzonen
Strahlergehäuse:
Innenkessel Edelstahl 1.4301
Außenkessel Stahlblech RAL 1004 goldgelb Struktur
fahrbares Hubgestell: RAL 5010 enzianblau Struktur

Galerie

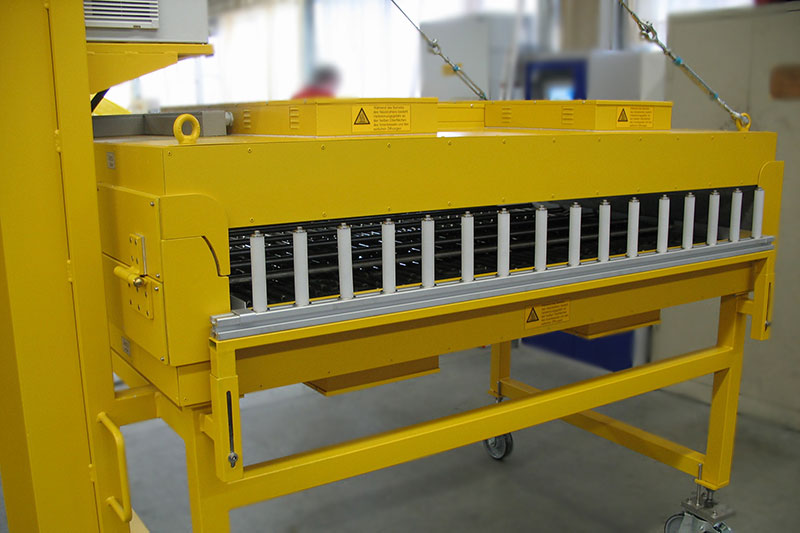

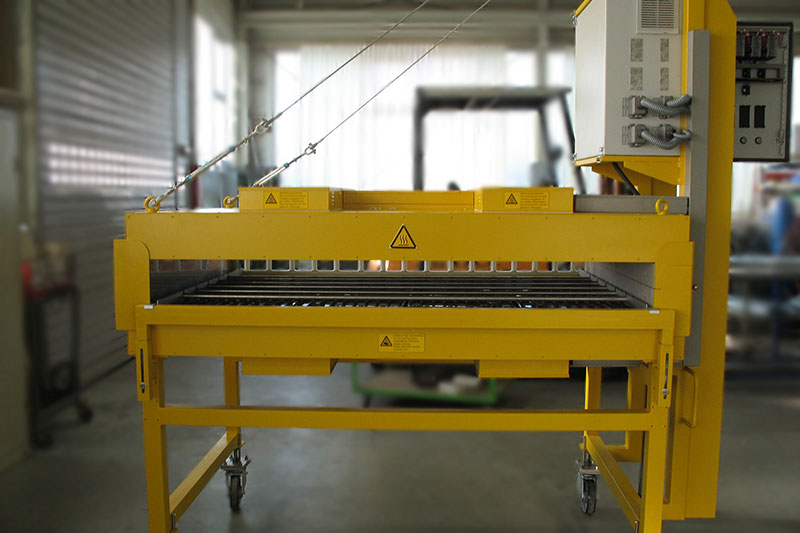

KUNDENBEISPIEL 4 - BIS 300 °C - 1.820 × 1.220 × 1.500 MM - A# 2004770

Abmessung1.820 × 1.220 × 1.500 mm

Betriebstemperaturbis 300 °C

Heizleistung18 kW

(L × B × H) Dieser Durchlaufstrahler wird zur Erwärmung von max. 15 Stück Kunststoffprofilen Ø 20 mm verwendet. Direkt hinter dem Kunststoffextruder wird die Temperatur des Kunststoffprofils nachgetempert, um Spannungen im Material durch schnelles Abkühlen zu verhindern. Im Störungsfall kann die obere Strahlerhälfte angehoben werden.

Ausführung

12 Stück gebogene Rohrheizkörper in den oberen und unteren Strahlerhälften

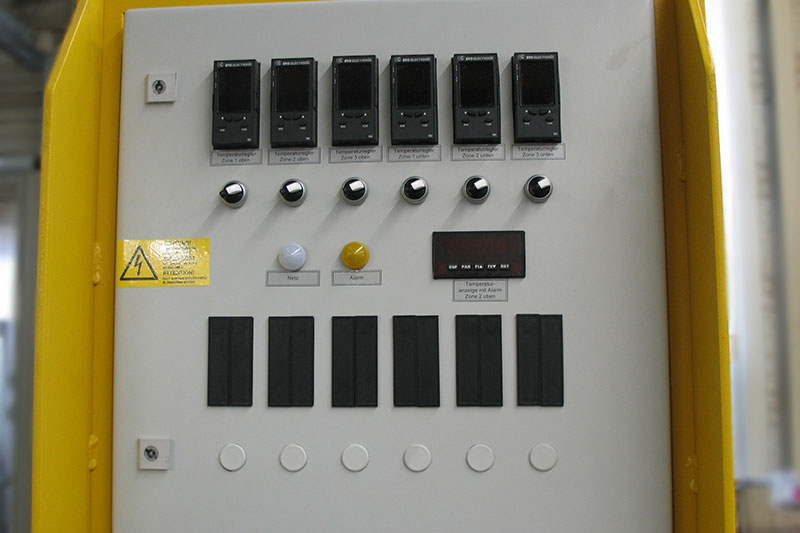

sechs Regelzonen für exakte Temperaturführung innerhalb des Strahlers
Schaltkasten mit Ausbaureserve für sechs weitere Regelzonen
Strahlergehäuse:
Innenkessel Edelstahl 1.4301
Außenkessel Stahlblech RAL 1004 goldgelb Struktur
fahrbares Hubgestell: RAL 1004 goldgelb Struktur

Galerie

KUNDENBEISPIEL 5 - BIS 500 °C - 1.200 × 220 × 220 MM - A# 1332438

Abmessung1.200 × 220 × 220 mm

Betriebstemperaturbis 500 °C

Heizleistung9 kW

(L × B × H) Dieser Durchlaufstrahler wird zur Erwärmung von einem endlosen Stahldraht vor der weiteren Verarbeitung verwendet.

Ausführung

drei Heizzonen mit je einem Temperaturfühler Typ J
Produktdurchlauföffnung Ø 65 mm
Innenkessel und Außenkessel Edelstahl 1.4301
Berührungsschutz RAL 1003 signalgelb Struktur

Häufige Fragen

Kabel, Metallbänder, Stahldrähte, Kunststoffprofile und vergleichbare Endlosmaterialien. Die Durchlaufstrahler werden exakt auf das Material und den Prozess abgestimmt.

Mehrere Durchlaufstrahler können für unterschiedliche Temperaturzonen miteinander gekoppelt werden. Beispiel: 15-Einheiten-System für Silikonkabel-Vorwärmung bis 650 °C.

Bis 950 °C Betriebstemperatur. Die tatsächliche Temperatur hängt von der Anwendung ab — von 250 °C für Stahlbanderwärmung bis 650 °C für Kabelvorwärmung.

Die obere Strahlerhälfte kann über Gegengewicht aufgeklappt, per Schnellverschluss gefaltet oder pneumatisch mit Hubzylindern geöffnet werden — je nach Anwendung und Zugänglichkeit.

Durchlaufstrahler werden individuell nach Anforderung gefertigt. Die Lieferzeit wird nach Klärung der technischen Details festgelegt.
