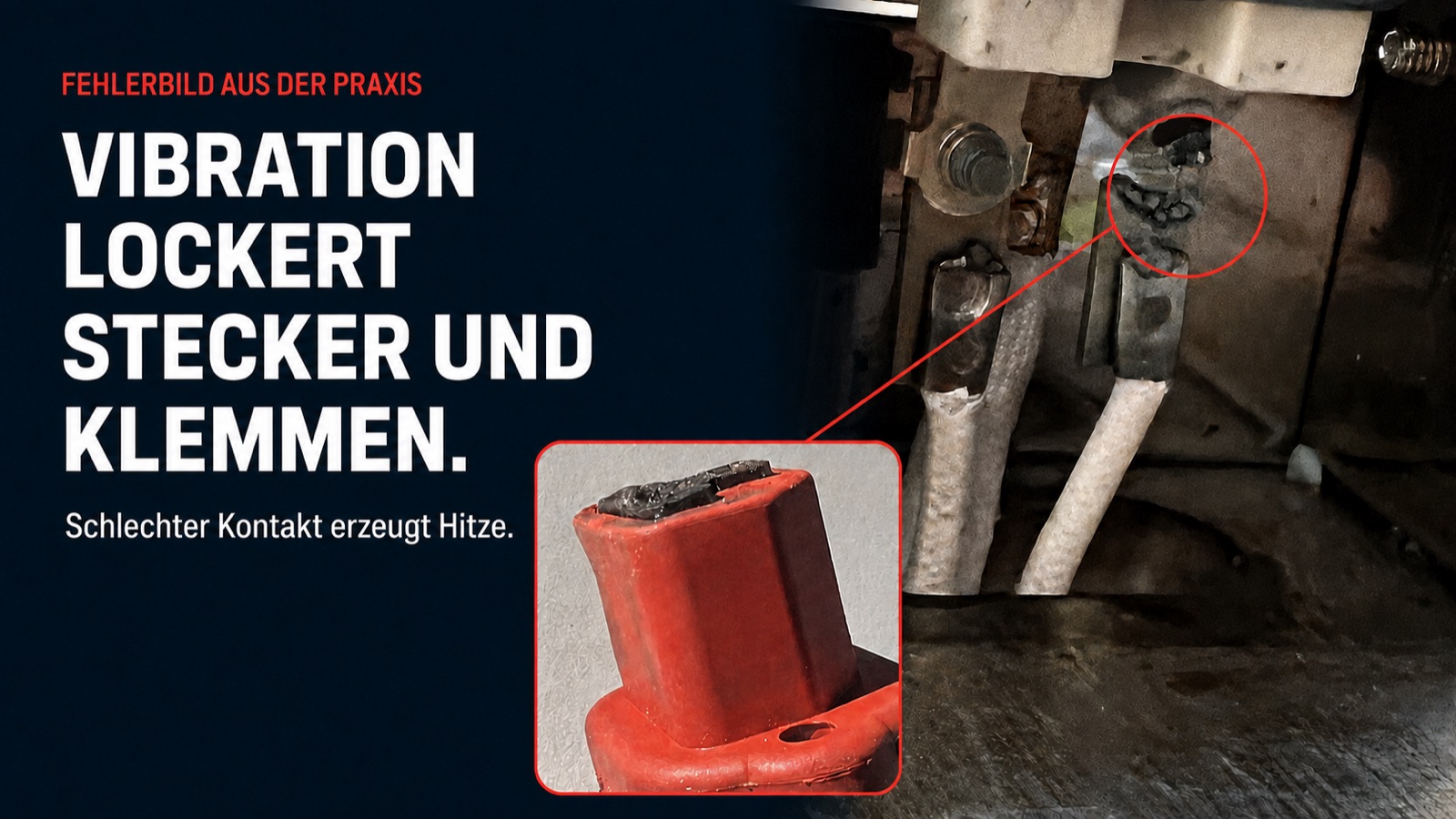

Das Fehlerbild aus der Praxis
Eine Heizzone fällt aus. Der erste Verdacht trifft den Heizdraht. Beim Blick auf den Anschluss zeigt sich aber etwas anderes: eine verkohlte, verfärbte Klemme, spröde Leitungen, eine Kontaktstelle mit Brandspuren. Das Heizelement selbst ist oft noch intakt. Versagt hat die Verbindung.
Dieses Muster wiederholt sich überall dort, wo Heizelemente an schwingenden Maschinen sitzen: an der Schneckenzylinderheizung im Spritzguss, am Extruder, an Werkzeugen, an Vibrationsförderern und Rüttelanlagen. Die Vibration greift nicht den Heizdraht an, sondern die Anschlusstechnik – Klemme, Stecker, Leitungsübergang.
Der Auslöser sitzt fast immer in der Verbindung. Wer nur das Heizelement tauscht, tauscht das Symptom – nicht die Ursache.
Wie Vibration Verbindungen lockert
Ein sauber montierter Kontakt lebt von Anpresskraft. Diese Kraft hält zwei Metallflächen so eng zusammen, dass der Strom über viele kleine Berührungspunkte fließt. Vibration arbeitet genau gegen diese Kraft – über drei Mechanismen, die zusammenwirken.
Das Ergebnis ist immer dasselbe: Die Anpresskraft sinkt, die Zahl der stromführenden Berührungspunkte wird kleiner, der Kontaktwiderstand steigt. Eine Verbindung, die im Neuzustand unauffällig war, wird zum kritischen Punkt der Heizzone.
Vom losen Kontakt zur Hitze
Ein loser Kontakt ist kein isolierter Fehler, der einfach den Strom unterbricht. Er wird zur Wärmequelle. Der Grund ist der Übergangswiderstand an der schlechten Kontaktstelle. Über diesem Widerstand fällt Spannung ab, und die dort umgesetzte Verlustleistung steigt mit dem Quadrat des Stroms.
Diese Leistung wird auf einer sehr kleinen Fläche frei. Die Klemme erwärmt sich örtlich weit über die Betriebstemperatur der Heizzone. Die Wärme oxidiert den Kontakt zusätzlich, der Widerstand steigt weiter – ein selbstverstärkender Ablauf. Am Ende steht die verkohlte Klemme aus dem Fehlerbild, ein einseitig überhitzter Anschluss und im schlechtesten Fall ein Brandrisiko am Kabel.
Ein loser Kontakt kündigt sich an: durch Verfärbung, Geruch und lokale Überhitzung – lange bevor die Zone ganz ausfällt.
Weitere Vibrationsschäden am Heizelement
Der gelockerte Kontakt ist der häufigste, aber nicht der einzige Vibrationsschaden. Dauerschwingung belastet die gesamte Kette aus Element, Leitung und Fühler.
Drahtbruch am Leitungsübergang
Wo die flexible Anschlussleitung auf das starre Element trifft, konzentriert sich die Biegebelastung. Ohne Zugentlastung führt Dauervibration hier zu Ermüdungsbrüchen in Leiter oder Litze.
Lockerung im Elementinneren
Bei schlecht verdichteten Heizpatronen kann sich das Isolierpulver setzen. Der Heizdraht verliert Halt, die Wärmeableitung wird ungleichmäßig, Hotspots entstehen.
Thermoelement- und Fühlerbruch
Dünne Thermodrähte und Widerstandsfühler reagieren empfindlich auf Vibration. Ein Bruch in der Messstelle liefert Fehlwerte – und die Regelung heizt in die falsche Richtung.
Wandernde Befestigung
Löst sich die mechanische Fixierung des Elements, verändert sich der Wärmekontakt zum Werkzeug oder Zylinder. Die Zone wird zu heiß oder zu kalt, obwohl der Sollwert stimmt.
Vibrationsfest auslegen in sechs Schritten
Vibrationsfestigkeit entsteht nicht durch ein einzelnes Bauteil, sondern durch die abgestimmte Kette. Als Hersteller mit eigener Fertigung von Heizelement, Anschluss und Leitung lässt sich diese Kette geschlossen auslegen.
Vibrationsquelle benennen
Amplitude, Frequenz und Richtung der Schwingung grob einordnen: Spritzguss, Extruder, Rüttelförderer oder Prüfstand belasten unterschiedlich.
Elementaufbau verdichten
Heizpatronen mit verdichtetem MgO wählen. Ein dichter Innenaufbau lässt dem Heizdraht keinen Spielraum, sich unter Vibration zu bewegen.
Anschlussart sichern
Gesicherte oder gecrimpte Kontakte statt loser Schraubklemme. Wo geschraubt wird, gehören Sicherung und definiertes Anzugsmoment dazu.
Leitung zugentlasten
Den Übergang von flexibler Leitung auf starres Element mechanisch entlasten: Zugentlastung, Knickschutz und geschützte Leitungsabführung verhindern Ermüdungsbrüche.
Element fest fixieren
Spielfreie Befestigung im Werkzeug oder Zylinder. Ein wandernder Sitz verändert den Wärmekontakt und erzeugt Regelfehler.
Prüfintervall festlegen
Kontakte im festen Intervall auf Anzugsmoment, Verfärbung und Leitungszustand prüfen. So wird der lose Kontakt erkannt, bevor er verkohlt.
Branchen und typische Vibrationsquellen
Vibration ist kein Sonderfall, sondern Alltag in der Kunststoff- und Metallverarbeitung. Die Bauform des Heizelements folgt dabei der Einbausituation und der Schwingungsbelastung.
| Branche | Typische Vibrationsquelle | Betroffenes Bauteil | Kritischer Punkt |
|---|---|---|---|
| Spritzguss | Schließeinheit, Auswerfer, Zylinderantrieb | Zylinderheizung, Düsenheizung, Werkzeugpatrone | Klemme und Leitungsabführung am Anschlusskopf |
| Extrusion | Schnecke, Antrieb, Dauerbetrieb | Zylinder-Heizbänder, Flanschheizung | Kontaktdruck der Bandklemmen über lange Standzeit |
| Druckguss | Schließbewegung, Auswerfen, Kernzüge | Werkzeugheizpatronen, Aufspannheizung | Zugentlastung der Leitung am bewegten Werkzeug |
| Vibrationsförderer | Unwuchtantrieb, Dauerschwingung | Rinnen- und Behälterheizung | Dauervibration direkt am Element und Anschluss |
| Verpackung / FFS | Takt, Siegelbewegung, Rüttelstrecken | Siegelbacken- und Plattenheizung | Kontaktermüdung durch hohe Taktzahl |
| Prüfstand / Automotive | Prüfvibration, Motor, Aggregat | Heizpatronen und Fühler im Aufbau | Fühlerbruch und Messfehler durch Schwingung |
Checkliste für die Instandhaltung
Diese Punkte trennen den beginnenden Vibrationsschaden vom plötzlichen Ausfall. Sie eignen sich für die wiederkehrende Sichtprüfung an schwingenden Heizzonen.
Sichtprüfung Anschluss
- Klemme verfärbt oder verkohlt?
- Brandspuren oder Geruch am Kontakt?
- Leitung spröde, gebrochen oder scheuernd?
- Zugentlastung noch fest?
Funktion und Mechanik
- Anzugsmoment der Klemme geprüft?
- Temperatur der Zone stabil?
- Element spielfrei fixiert?
- Fühlerwert plausibel und ruhig?
Hinweis: Diese Checkliste ist eine allgemeine Orientierungshilfe für Maschinenbetreiber und Einrichter, um mögliche Anzeichen von Vibrationsschäden frühzeitig zu erkennen. Da wir die Einsatzbedingungen unserer Produkte weder beeinflussen noch bestimmen können, kann eine Gewährleistung für die Dauer der Haltbarkeit und das Erreichen gewünschter Ergebnisse nicht gegeben werden. Ein Rechtsanspruch lässt sich aus dieser Checkliste nicht ableiten; die Bewertung und Prüfung im Einzelfall liegt beim Betreiber.
